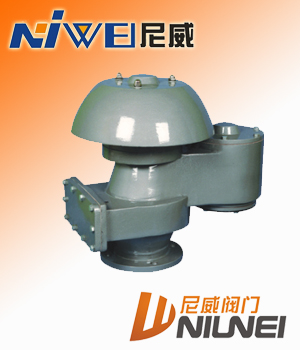

QZF-89防火呼吸阀性能及特点：
• 防火呼吸阀是安装在固定顶罐上的通风装置，起减少油品蒸发损耗，控制储罐压力及阻止外界火焰传入的作用。
• 该阀具有通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。
• 该阀具有防冻性能，适用于寒冷地区。
一、防火呼吸阀性能及特点：
QZF-89型全天候阻火呼吸阀是安装在固定顶罐上的通风装置，起减少油品蒸发损耗，控制储罐压力及阻止外界火焰传入的作用。 该阀具有通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。该阀具有防冻性能，适用于寒冷地区。
二、防火呼吸阀主要技术参数：
| 正压 |
353Pa （36mmH2O）, 980.7Pa（100mmH2O） |
| 负压 |
294.2Pa（36mmH2O） |
三、防火呼吸阀零部件材料：
| 阀体材料 |
碳钢WCB、不锈钢304、316、铝合金 |
| 正压阀盘材料 |
不锈钢304、316、铝合金 |
| 负压阀盘材料 |
不锈钢304、316、四氟PTFE |
| 环境温度 ℃ |
-30~60 |
四、防火呼吸阀国标法兰连接外形尺寸： GB、JB
|
规格
|
安装尺寸（mm）
|
|
|
D |
L
|
H
|
N-d
|
|
DN50
|
Ø110
|
Ø140
|
362
|
360 |
4×14
|
| DN80 |
Ø170 |
Ø185 |
513 |
445 |
4×18 |
|
DN100
|
Ø170
|
Ø205
|
513 |
445
|
4×16
|
|
DN150
|
Ø225
|
Ø260
|
640 |
610
|
8×18
|
|
DN200
|
Ø280
|
Ø315
|
770 |
700
|
8×18
|
| DN250 |
Ø335 |
Ø370 |
918 |
828 |
12×18 |
| DN300 |
Ø395
|
Ø435
|
1050 |
910 |
12×23 |
五、防火呼吸阀美标法兰连接尺寸：ANSI、API、ASME 可供JIS标准
| 规格 |
安装尺寸（mm） |
| D1 |
D |
L |
H |
N-d |
| 2" |
120.5 |
152 |
362 |
360 |
4×14 |
| 3" |
152.5 |
190 |
513 |
445 |
4×18 |
| 4" |
190.5 |
229 |
513 |
445 |
4×16 |
| 6" |
241.5 |
254 |
640 |
610 |
8×18 |
| 8" |
298.5 |
343 |
770 |
700 |
8×18 |
| 10" |
362 |
406 |
918 |
828 |
12×18 |
| 12" |
483 |
432 |
1050 |
910 |
12×23 |
|
