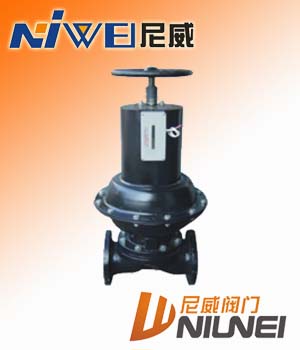

EG6B41J常闭式英标气动隔膜阀
一、常闭式英标气动隔膜阀的标准：
产品特点：W型 JFS型 EG6K41W、J、F-6、10、16型设计与制造按：GB12239或BS5156 结构长度按：GB12221或BS5156 法兰连接尺寸按：GB4216.4或BS4504 试验与检验按：GB/T13927或BS5156 常开式气动衬胶,常开式衬氟塑料隔膜阀
二、英标气动隔膜阀性能规范：
|
型号
|
公称压力
PN（Mpa）
|
试验压力PS（Mpa）
|
适用介质
|
工作温度（℃）
|
| - |
- |
|
EG6B41WJFS-6
|
0．6
|
0．9
|
0．66
|
W．非腐蚀性流体
J·一般腐蚀性流体
FS。强酸碱及各种有机溶剂
（溶融碱金属元素氧除外）
|
≤100
≤85
≤150
|
|
EG6B41WJFS-10
|
1．0
|
1．5
|
1．1
|
|
EG6B41WJFS-16
|
1．6
|
2．4
|
1．76
|
部件列表：1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、下阀杆 6、阀盖 7、气缸 8、活塞 9、弹簧 10、气缸盖 11、上阀杆 12、手轮
三、英标气动隔膜阀外形连接尺寸及重量：
|
型号
|
公称通径
DN（mm）
|
尺寸（mm）
|
气动装置
|
质量
（㎏）
|
|
L
|
f
|
D1
|
D
|
D0
|
n-d
|
H
|
B
|
代号
ES
|
耗气量（cm3）
|
气源压力（MPa）
|
气源接头（in）
|
|
J型
|
W型
|
|
EG6B41WJFS-16
|
20
|
121
|
117
|
2
|
75
|
105
|
140
|
4-13．5
|
343
|
168
|
68
|
163．87
|
0．3
|
1/8
|
6．3
|
|
25
|
131
|
127
|
2
|
85
|
115
|
140
|
4-13．5
|
345
|
168
|
68
|
196．65
|
0．3-0．4
|
1/8
|
7．3
|
|
32
|
150
|
146
|
2
|
100
|
140
|
140
|
4-17．5
|
363
|
260
|
68
|
229．4
|
0．3-0．4
|
1/8
|
8．3
|
|
40
|
163
|
159
|
2
|
110
|
150
|
140
|
4-17．5
|
430
|
260
|
69
|
1458．7
|
0．3-0．4
|
1/4
|
14．3
|
|
50
|
194
|
190
|
2
|
125
|
165
|
140
|
4-17．5
|
575
|
260
|
70
|
3162．7
|
0．3-0．4
|
1/4
|
26
|
|
EG6B41WJFS-10
|
65
|
220
|
216
|
2
|
145
|
185
|
140
|
4-17．5
|
588
|
260
|
70
|
3243
|
0．3-0．4
|
1/4
|
30．8
|
|
80
|
258
|
254
|
2
|
160
|
200
|
165
|
8-17．5
|
769
|
425
|
71
|
6636．8
|
0．4-0．5
|
3/8
|
64．9
|
|
100
|
309
|
305
|
2
|
180
|
220
|
280
|
8-17．5
|
816
|
425
|
71
|
6948
|
0．4-0．5
|
3/8
|
70．3
|
|
125
|
362
|
356
|
3
|
210
|
250
|
280
|
8-17．5
|
820
|
425
|
71
|
7374．2
|
0．4-0．5
|
3/8
|
80．7
|
|
150
|
412
|
406
|
3
|
240
|
285
|
280
|
8-22
|
920
|
549
|
72
|
10652
|
0．5
|
3/8
|
131．2
|
|
EG6B41WJFS-6
|
200
|
527
|
521
|
4
|
295
|
340
|
280
|
8-22
|
1010
|
549
|
72
|
16715
|
0．5
|
3/8
|
212
|
注：1、气动隔膜阀尚可附装反馈信号、限位器或定位器，以适应自近控、程控或调节流量的需要。
2、气动阀门的反馈信号采用无触点传感技术。
3、采用气缸活塞式。
4、当气源发生故障时，可操作手轮使阀门开启
