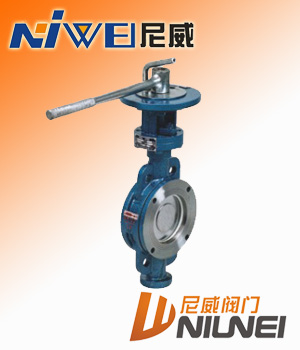

D73H手动对夹式硬密封蝶阀

手动对夹式硬密封蝶阀概述

D73H手动硬密封蝶阀适用于食品、医药、石油化工、工业环境及高层建筑和管道上作调节流量和截断流体最佳装置。

手动对夹式硬密封蝶阀结构特点

本蝶阀及吸收，消化国外技术，并结合国内用户意见和产品中积累的经验而精心研制的新一代产品。

１、采用三维偏心结构，阀门密封圈采用弹性金属圈，使蝶板同阀体密封面均匀可靠接触，可达到气密封无泄露；

２、结构独特，操作灵活、省力、方便、使用寿命长；

３、耐高温、耐腐蚀、耐磨损的三维偏心。

手动对夹式硬密封蝶阀主要技术参数

公称通径	DNmm 50-1200
公称压力	PNMPa	1.0	1.6	2.5	4.0
试验压力 PSMPa	强度试验	1.5	2.4	3.75	6.0
	密封试验	1.1	1.76	2.75	4.4
适用介质	水、蒸汽、油品、酸类腐蚀性等
适用温度	-40℃-600℃

手动对夹式硬密封蝶阀主要零部件材料

名称	材　　　　　料
阀体	铸钢、不锈钢、铬钼钢
蝶板	铸钢、化合金钢（镀硬铬）不锈钢、铬钼钢
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
密封圈	不锈钢、聚内脂、抗磨材料、氟塑料
填料	柔性石墨

手动对夹式硬密封蝶阀连接尺寸1、P、R

通径DN	L	D1	D2	Z-φd	H	HO	D	L2	Wt/Kgs
50	43	125	99	4-18	105	350	90°	280	9
65	46	145	118	4-18	115	370	90°	280	11
80	49	160	132	8-18	125	380	45°	280	15
100	56	180	155	8-18	140	420	45°	280	18
125	64	210	185	8-18	170	470	45°	330	22
150	70	240	210	8-23	180	500	45°	330	25

手动对夹式硬密封蝶阀连接尺寸1、P、R

通径DN	L	D1	D2	Z-φd	H	HO	D	L2	Wt/Kgs
50	43	125	99	4-18	105	350	90°	280	10
65	46	145	118	4-18	115	370	90°	280	12
80	49	160	132	8-18	125	380	45°	280	16
100	56	180	155	8-18	140	420	45°	280	20
125	64	210	185	8-18	170	470	45°	330	24
150	70	240	210	8-23	180	500	45°	330	27
