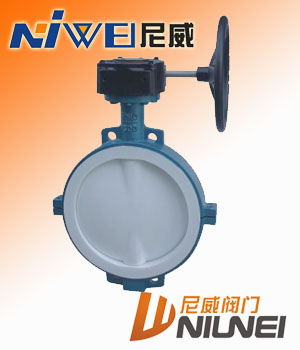

D371F46蜗轮对夹式衬氟蝶阀

蜗轮对夹式衬氟蝶阀概述

衬氟蝶阀采用带有球形密封表面的衬氟塑料包衬蝶板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能；该阀门操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。阀体采用分体式，阀轴现端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制，从而达到产品结构紧凑、外形美观、工艺合理、性能可靠。保证阀轴不与腔内流体介质接触，更换阀轴时非常方便，阀门不需要拆离离管道即可完成。产品广泛适用于各种不同类型工业管道中液体和气体（包括蒸气）的输送，特别是具有严惩腐蚀性介质的使用场合如硫酸、氢氟酸、磷、酸、氯气、强碱，王水等具有强腐蚀的介质。

蜗轮对夹式衬氟蝶阀主要零部件材料表 序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢 Z C P R PL RL 1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M 2 蝶板 WCB 35 CF8 CF8M CF3 CF3M 3 阀杆 1Cr13 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 000Cr17Ni14Mo2 4 衬里/阀座 PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO 5 密封圈 FPM(氟橡胶) FPM(氟橡胶) 6 弹性条(垫) Si(硅橡胶) Si(硅橡胶) 7 调节定位座 0Cr18Ni9 0Cr18Ni9 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2 8 紧固螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9Ti 1Cr18Ni9Ti 9 螺母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 10 操作手柄 ZL101 蜗轮对夹式衬氟蝶阀主要外形和连接尺寸 公称通经 L D D1 D2 f b Z-φd D D1 D2 f b Z-φd DN(mm) NPS(inch) PN1.0MPa PN1.6MPa 40 3/2 33 145 110 85 3 18 4-φ18 145 110 85 3 18 4-φ18 50 2 43 160 125 100 3 20 4-φ18 160 125 100 3 20 4-φ18 65 5/2 46 180 145 120 3 20 4-φ18 180 145 120 3 20 4-φ18 80 3 46 195 160 135 3 22 4-φ18 195 160 135 3 22 8-φ18 100 4 52 215 180 155 3 22 8-φ18 215 180 155 3 24 8-φ18 125 5 56 245 210 185 3 24 8-φ18 245 210 185 3 26 8-φ18 150 6 56 280 240 210 3 24 8-φ23 280 240 210 3 28 8-φ18 200 8 60 335 295 265 3 26 8-φ23 335 295 265 3 30 12-φ23 250 10 68 390 350 320 3 28 12-φ23 405 355 320 3 32 12-φ25 300 12 78 440 400 368 3 28 12-φ23 460 410 375 4 34 12-φ25 350 14 78 500 460 428 4 30 16-φ23 520 470 435 4 38 16-φ25 400 16 102 565 515 482 4 32 16-φ25 580 525 485 4 40 16-φ30 450 18 114 615 565 532 4 32 20-φ25 640 585 545 4 44 20-φ30 500 20 127 670 620 585 4 34 20-φ25 705 650 608 4 46 20-φ34 600 24 154 780 725 685 5 36 20-φ30 840 770 718 5 54 20-φ41 700 28 165 895 840 800 5 40 24-φ30 910 840 788 5 54 24-φ41 800 32 190 1010 950 905 5 44 24-φ34 1020 950 898 5 54 24-φ41 900 36 203 1110 1050 1005 5 46 28-φ34 1120 1050 998 5 54 28-φ41 1000 40 216 1220 1160 1115 5 50 28-φ34 1255 1170 1110 5 60 28-φ48 1200 48 254 1450 1380 1325 5 56 32-φ41
