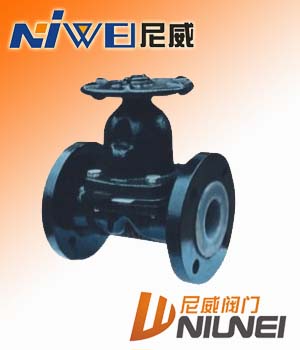

   隔膜阀 : EG41J英标隔膜阀

点击放大
产品型号: EG41J
产品特点: 隔膜阀是一种特殊形式的截断阀,出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜,把阀体内腔与阀盖内腔及驱动部件隔开,故称隔膜阀。
  EG41J英标隔膜阀的详细资料:

 EG41J英标隔膜阀



英标隔膜阀的概述:

 隔膜阀是一种特殊形式的截断阀,出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜,把阀体内腔与阀盖内腔及驱动部件隔开,故称隔膜阀。

英标隔膜阀的特点如下:

最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开,使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀,省去了填料密封结构,且不会产生介质外漏。


  1. 采用橡胶或塑料等软质密封制作的隔膜,密封性较好。由于隔膜为易损件,应视介质特性而定期更换。

  2. 受隔膜材料限制,隔膜阀适用于低压和温度相对不高的场合。

  3. 隔膜阀按结构形式可分为:屋式、直流式、截止式、直通式、闸板式和直角式六种;连接形式通常为法兰连接;按驱动方式可分为手动、电动和气动三种,其中气动驱动又分为常开式、常闭式和往复式三种。



英标隔膜阀主要零件材料:
名称 材料
阀体 J型:灰铸铁/硬橡胶 W型:灰铸铁
阀盖 /阀瓣/手轮 灰铸铁
隔膜 天然橡胶
阀杆 碳钢

英标隔膜阀主要外形尺寸和连接尺寸 (mm)
公称通径 (DN) 公称压力(MPa) 工作压力 (MPa) L D D1 Z-Φ f H1 H2 D0 重量 (Kg)
15 1.6 1.6 108 95 65 4-14 2 90 99 75 2.5
20 117 105 75 4-14 2 93 103 75 3
25 127 115 85 4-14 2 100 112 85 4
32 146 140 100 4-18 2 127 144 120 6.5
40 159 150 110 4-18 2 136 156 120 7.5
50 190 165 125 4-18 2 151 177 120 10
65 1.0 1.0 216 185 145 4-18 2 183 213 165 16
80 254 200 160 8-18 2 198 273 230 23.5
100 305 220 180 8-18 2 266 320 280 34
125 356 250 210 8-18 3 319 386 280 44
150 406 285 240 8-22 3 380 453 368 67.5
200 0.6 521 340 295 8-22 3 506 626 400 141.5
250 635 395 350 12-22 3 598 734 500 229
300 0.4 749 445 400 12-22 3 698 778 560 321
350 749 505 460 16-22 3 723 883 560 360
采用标准 设计制造: BS5156结构长度:BS5156(短结构)法兰:Bs4504PN1.0MPa     GB12239G    B12221      GB/T17241.6
