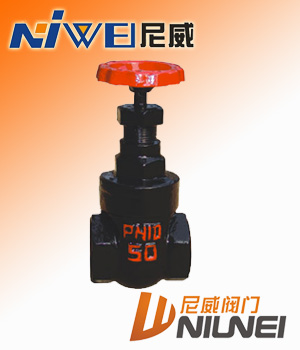

Z15T内螺纹铸铁闸阀

内螺纹铸铁闸阀主要技术参数

型号	公称压力MPa	试验压力MPa		工作 温度	使用 介质
		壳体	密封
Z15T－10	1.0	1.5	1.1	≤120℃	水、蒸汽及其它非腐蚀性介质

内螺纹铸铁闸阀主要零件材料

阀体阀盖	灰铸铁
阀杆	碳钢
闸板密封圈	铜
填料	油浸石棉盘根


内螺纹铸铁闸阀主要外形尺寸

口径 DN(mm)	管螺纹 G(”)	尺    寸 dimensions(mm)
		L	L1	S	H	Do
15	1/2	65	12	27	105	65
20	3/4	70	14	34	120	65
25	1	80	15	42	150	80
32	11/4	85	16	55	155	80
40	11/2	95	20	60	170	100
50	2	110	22	80	210	100
65	21/2	120	25	95	240	135
80	3	145	30	105	275	140
100	4	155	30	135	300	160
