自力式温度调节阀概述

      自力式温度调节阀主要由控制阀及温控器两部分组成，是一种无需外来能源而依靠被控介质自身的温度变化进行自动调节的节能产品。主要适用于冷热水、蒸汽、油等介质的各种热交换器中的温度自动控制，广泛应用于城市供热、供暖系统及其它工业领域。产品有公称压力PN16、40，公称通径15~200mm，温度范围从0-110℃，阀体耐温270℃。

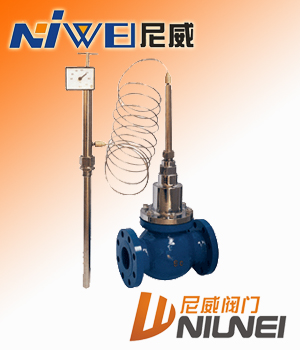

YZW自力式温度调节阀

自力式温度调节阀主要零件材料

阀体	ZG230—45	ZG1Cr18Ni9Ti
阀座	ZG1Cr18Ni12Mo2Ti	Cr18Ni12Mo2Ti
阀芯	1Cr18Ni9Ti	Cr18Ni12Mo2Ti
波纹管套	1Cr18Ni9Ti	Cr18Ni12Mo2Ti
平衡波纹管	1Cr18Ni9Ti
温包	H62	1Cr18Ni9Ti
毛细管	H62	1Cr18Ni9Ti
接头	35	1Cr18Ni9Ti

自力式温度调节阀主要技术参数

公称通径DN （mm）		15	20	25	32	40	50	65	80	100	125	150	200
公称压力PN（Mpa）		1.6 4.0
额定流量系数（KV）	单座	5	7	11	20	30	48	75	120	190	300	480	760
	双座			12	22	33	53	53	132	209	330	528	836
	套筒			11	20	30	48	75	120	190	300	480	760
额定行程（mm）				6	8	10	14		20				35
允许最大压差（Mpa）		1.6									1.5	0.5
温度调节范围（℃）		0~70、50~120、100~170、150~220、200~270
调节精度（%）		±5
允许超载值（℃）		分别为上述温度调节范围上限加50
使用环境温度（℃）		-40~+80
安装接头（M）		G1"
毛细管长度（M）		3、5
允许泄漏量	硬密封（1/h）	单座≤10-4×阀额定容量（IV）双座和套筒≤5×10-3×阀额定容量（II级）
	软密封（m1/min）	0.15	0.15	0.30	0.45	0.60	0.90	1.70	4.0	4.0	6.75	11.10	16.0
