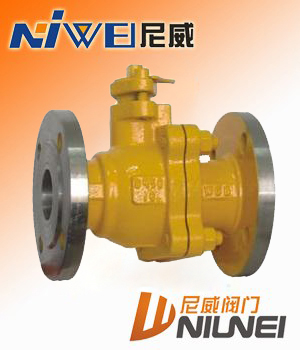

Q41F氨用球阀
氨用球阀产品介绍:
氨用球阀专为液氨、氨气、燃气的管路或装置设计。填料采用聚四氟乙烯,密封可靠、绝对物外漏。密封副材料采用聚四氟乙烯或尼龙对阀体本体材料,为软密封,密封可靠。液氨专用球阀适用于液氨气管路系统,作为启闭装置,也适用于其他气体温度≤80℃的管路。
氨用球阀特点:
1,具有最低的流阻(实际上为零)。
2,因在工作时不会卡住(在无润滑剂时),故能可靠地应用与腐蚀性介质和低沸点液体中。
3,阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大。
4,在全开和全闭时,球体和阀座的密封面与介质隔离,因此高速通过阀门的介质不会引起密封面的侵蚀
5,由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。
6,阀杆密封可靠,由于阀杆只作反转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。
氨用球阀性能规范:
公称压力PN(MPa):1.6-4.0
试验压力PS(MPa):2.5-6.4
适用介质:氨气、液氨、燃气
适用温度(℃):-40℃+80℃
主要零件材料:
阀体、阀盖:铸钢、不锈钢
阀杆:碳钢,不锈钢
密封圈、填料:聚四氟乙烯
氨用球阀的使用方法:
1、按使用要求的不同,氨气减压阀有许多规格。最高进口压力大多为,最低进口压力不小于出口压力的2.5倍。出口压力规格较多,一般为,最高出口压力为。
2、安装氨用球阀时应确定其连接规格是否与和使用系统的接头相一致。氨用球阀采用半球面连接,靠旋紧螺母使二者完全吻合。因此,在使用时应保持两个半球面的光洁,以确保良好的气密效果。安装前可用高压气体吹除灰尘。必要时也可用聚四氟乙烯等材料作垫圈。
3、氨用球阀应严禁接触油脂,以免发生火警事故。
4、停止工作时,应将减压阀中余气放净,然后拧松调节螺杆以免弹性元件长久受压变形。
5、氨用球阀应避免撞击振动,不可与腐蚀性物质相接触。
氨用球阀安装尺寸表
公称通径
DN(mm)
|
尺 寸(mm)
|
执 行 器 型 号
|
1.6MPa
|
2.5MPa
|
4.0MPa
|
L
|
D
|
D1
|
b
|
Z-фD
|
L
|
D
|
D1
|
b
|
Z-фD
|
L
|
D
|
D1
|
b
|
Z-фD
|
可选配DA/SR、QGSY、
SY-CH、GTD/GTE
AW/AWS、SY-YD、
系列执行器
以上选配仅供参考具体
选区用根据实际要求
|
15
|
130
|
95
|
65
|
14
|
4-14
|
130
|
95
|
65
|
16
|
4-14
|
130
|
130
|
65
|
16
|
4-14
|
20
|
140
|
105
|
75
|
14
|
4-14
|
140
|
105
|
75
|
16
|
4-14
|
140
|
150
|
75
|
16
|
4-14
|
25
|
150
|
115
|
85
|
14
|
4-14
|
150
|
115
|
85
|
16
|
4-14
|
150
|
160
|
85
|
16
|
4-14
|
32
|
165
|
135
|
100
|
16
|
4-18
|
165
|
135
|
100
|
18
|
4-18
|
180
|
180
|
100
|
18
|
4-18
|
40
|
180
|
145
|
110
|
16
|
4-18
|
180
|
145
|
110
|
18
|
4-18
|
200
|
200
|
110
|
18
|
4-18
|
50
|
200
|
160
|
125
|
16
|
4-18
|
200
|
160
|
125
|
20
|
4-18
|
220
|
230
|
125
|
20
|
4-18
|
65
|
220
|
180
|
145
|
18
|
4-18
|
220
|
180
|
145
|
22
|
8-18
|
250
|
290
|
145
|
22
|
8-18
|
80
|
250
|
195
|
160
|
20
|
8-18
|
250
|
195
|
160
|
22
|
8-18
|
280
|
310
|
160
|
22
|
8-18
|
100
|
280
|
215
|
180
|
20
|
8-18
|
380
|
230
|
190
|
24
|
8-23
|
320
|
350
|
190
|
24
|
8-23
|
125
|
320
|
245
|
210
|
22
|
8-18
|
320
|
270
|
220
|
28
|
8-25
|
400
|
270
|
220
|
28
|
8-25
|
150
|
360
|
280
|
240
|
24
|
8-23
|
360
|
300
|
250
|
30
|
8-25
|
400
|
300
|
250
|
30
|
8-25
|
200
|
400
|
335
|
295
|
28
|
12-23
|
400
|
360
|
310
|
34
|
12-25
|
550
|
375
|
320
|
38
|
12-30
|
|
