V230自力式压力调节阀概述

自力式压力调节阀依靠流经阀内介质自身的压力、温度作为能源驱动阀门自动工作，不需要外接电源和二次仪表作用。自力式调节阀都利用阀输出端的反馈信号（压力、压差、温度）通过信号管传递到执行机构驱动阀瓣改变阀门的开度，达到调节压力、流量、温度的目的。

一、自力式压力调节阀产品描述：
　　

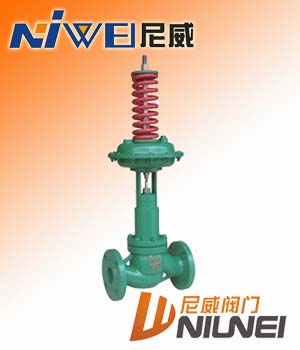

1.V230自力式调节阀产品结构：
　　
　　V230自力式调节阀为直接作用自力式压力调节阀，由阀体、阀芯部件、阀盖、顶盘、上、下膜盖、膜片、弹簧、调节螺母等零部件所组成。
　　
2.自力式压力调节阀工作原理：
　　
　　(1)作阀后压力调节时的工作原理：
　　
　　工艺介质的阀前压力P1经过阀芯、阀座的节流后，变为阀后压力P2，P2经过导压管输入到执行器的下膜室内作用在顶盘上，产生的作用力与弹簧的反作用相平横，决定了阀芯、阀座相对位置，控制阀后压力。当阀后压力P2作用在顶盘上的作用力也随之增加。此时，顶盘的作用力大于弹簧的反作用力，使阀芯关向阀座的位置，直到顶盘的作用力与弹簧反作用力相平衡为止。这时阀芯与阀座之间的流通面积减少，流阻变大，从而使P2降为设定值。同理，当阀后压力P2降低时，作用方向与上述相反，这就是阀后压力调节时的工作原理。
　　
　　当需要改变阀后压力P2的设定值时，可调整调节螺母。
　　
　　(2)作用前压力调节时的工作原理：
　　
　　工艺介质阀前压力P1通过阀芯、阀座节流后变为阀后压力P2，同时P1通过导压管输入到执行器的上膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平横，决定了阀芯、阀座的相对位置，控制阀前压力。当阀前压力P1增加时，P1作用在顶盘的作用力也随之增加。此时，顶盘上的作用力大于弹簧的反作用力，使阀芯向离开阀座方向移动，直到顶盘的作用力于弹簧反作用力相平衡为止。这时，阀芯与阀座之间流通面积变大，流阻变小，从而使P1降为设定值。同理，当阀前压力P1降低时，作用力方向与上述相反，这就是阀前压力调节时的工作原理。
　　
　　当需要改变阀前压力P1的设定值时，可调整调节螺母。
　　
　　(3)作差压控制时的工作原理：
　　
　　工艺介质通过阀节流后，进入被控设备，而被控设备的差压，分别引入阀的上、下膜室，在上、下膜室内产生推力，并与弹簧反力相平衡，从而确定了阀芯与阀座的相对位置，而阀芯与阀座的相对位置确定了差压值△P的大小。当被控差变化时，力的平衡被破坏，从而带动阀芯运动，从阀芯的运动改变了阀的阻力系数，即控制了被控差压值为设定值。这就是差压控制的工作原理。


二、自力式压力调节阀优点

V230自力式调节阀是一个新的自力式调节阀种类。相对于手动调节阀，它的优点是能够自动调节；相对于电动调节阀，它的优点是不需要外部动力。应用实践证明，在闭式水循环系统（如热水供暖系统、空调冷冻水系统）中，正确使用这种阀门，可以很方便地实现系统的流量分配；可以实现系统的动态平衡；可以大大简化系统的调试工作；可以稳定泵的工作状态等。

三、自力式压力调节阀分类

　　自力式调节阀又分为直接作用式和间接作用式两种。

1.直接作用式调节阀

　　直接作用式调节阀又称为弹簧负载式调节阀，其结构内有弹性元件：如弹簧、波纹管、波纹管式的温包等，利用弹性力与反馈信号平衡的原理。

2.间接作用式调节阀

　　间接作用式调节阀，增加了一个指挥器（先导阀）它起到对反馈信号的放大作用然后通过执行机构，驱动主阀阀瓣运动达到改变阀开度的目的。 　　如果是压力调节阀，反馈信号就是阀的出口压力，通过信号管引入执行机构。 　　如果是流量调节阀，阀的出口处就有一个孔板（或者是其他阻力装置）由孔板两端取出压差信号引入执行机构。 　　如果是温度调节阀，阀的出口就有温度传感器（或者温包）通过温度传感器内介质的热胀冷缩驱动执行机构。

四、自力式压力调节阀主要零件材料

五、自力式压力调节阀技术参数

 六、自力式压力调节阀安装方式说明
注:1.过滤器 2.自力式压力调节阀 3.取压管φ14×2 4.冷凝罐

七、自力式压力调节阀外形尺寸
