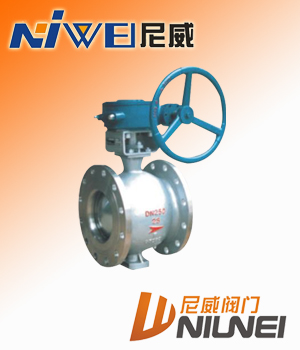

VQ347H不锈钢V型球阀

V型球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。

不锈钢V型球阀主要外形和连接尺寸

产品型号	公称 通径 DN	L	D	D1	D2	b	PN1.6MPa	H			H1	W	WT(kg)
							Z-φd	VQ347	VQ647	VQ947			VQ347	VQ647	VQ947
VQ347H-16C VQ347Y-16P VQ647H-16C VQ647Y-16P VQ947H-16C VQ947Y-16P	50	124	165	125	100	16	4-φ18	225	248	365	92	400	11	13	16
	65	145	185	145	120	18	4-φ18	235	255	375	100	400	13	15	18
	80	165	200	160	135	20	8-φ18	260	270	380	108	400	15	17	20
	100	194	220	180	155	20	8-φ18	27	278	390	117	400	17	19	23
	125	210	250	210	185	22	8-φ18	320	335	405	140	455	22	25	28
	150	229	285	240	210	22	8-φ23	340	358	420	177	455	30	36	40
	200	243	340	295	265	24	8-φ23	390	405	510	200	700	60	68	75
	250	297	405	355	320	26	12-φ26	420	449	540	252	700	90	100	110
	300	338	460	410	375	28	12-φ26	510	550	605	270	700	180	205	207

不锈钢V型球阀主要外形和连接尺寸

产品型号	公称 通径 DN	L	D	D1	D2	b	PN1.6MPa	H			H1	W	WT(kg)
							Z-φd	VQ347	VQ647	VQ947			VQ347	VQ647	VQ947
VQ347H-25 VQ347Y-25P VQ647H-25 VQ647Y-25P VQ947H-25 VQ947Y-25P	50	124	165	125	100	20	4-φ18	225	248	365	92	400	11	13	16
	65	145	185	145	120	22	8-φ18	235	255	375	100	400	13	15	18
	80	165	200	160	135	22	8-φ18	260	270	380	108	400	15	17	20
	100	194	230	190	160	24	8-φ23	27	278	390	117	400	18	22	25
	125	210	270	220	188	26	8-φ26	320	335	405	140	455	23	26	32
	150	229	300	250	218	28	8-φ23	340	358	420	177	455	40	56	60
	200	243	360	310	278	30	8-φ23	390	405	510	200	700	62	70	79
	250	297	425	370	332	32	12-φ26	420	449	540	252	700	93	105	120
	300	338	485	430	390	36	12-φ26	510	550	605	270	700	190	220	225
