自力式电控温度调节阀概述
ZZWPE自力式电控温度调节阀适用于较大口径及导热油控制，ZZWPE自力式调度阀最大的特点只需普通220V电源，利用被调介质自身能量，直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合，该阀结构简单，操作方便，选用调温范围广、响应时间快、密封性能可靠，并可在运行中随意进行调节，因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。

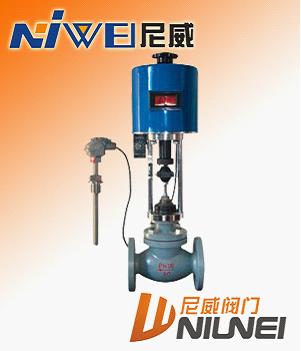

自力式电控温度调节阀
自力式电控温度调节阀产品特点
ZZWPE调节阀公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-20℃~350℃，接受信号为0~10mA.DC或4~20mA.DC来改变被调介质流量，使被控工艺参数保持在给定值，其中单座调节型适用于压差较小，介质粘度较大或稍有颗粒杂质场合。套筒调节型适用于压差较大场合。
自力式电控温度调节阀技术参数
|
ZZWPE自力式电控温度调节阀公称通径 DN(mm)
（阀座直径 dn）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
(10)
|
(12)
|
(15)
|
(20)
|
|
额定流量系数
|
直级
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
额定行程 (mm)
|
16
|
25
|
40
|
60
|
|
公称压力 PN(MPa)
|
1.0 1.6 4.0 6.4
|
|
固有流量特性
|
直线、等百分比
|
|
固有可调比
|
50
|
|
允许泄漏量
|
单座
|
硬密封： IV级 软密封：VI级
|
|
套筒
|
硬密封： II级 软密封：VI级
|
|
工作温度 t(℃)
|
-20~200 -40~250 -40~450 -60~450
|
|
信号范围（ mA.DC）
|
0~10 4~20
|
|
作用方式
|
电关式 电开式
|
|
使用环境温度（ ℃）
|
电动调节阀： -20~70℃
|
|
使用环境湿度
|
电动调节阀： ≤95%
|
|
电源电压
|
220V 50Hz
|
本产品性能指标贯彻 GB/T4213-92 。
配套用电动执行机构有关技术参数
|
ZZWPE自力式电控温度调节阀公称通径 DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
电动执机机构
|
普通型
|
ZAZ-60
DKZ-310
|
ZAZ-60
DKZ-310
|
DKZ-410
|
DKZ-410
DKZ-510
|
|
电子型
|
JHZAZ1
|
JHZAZ1
|
JHZAZ3
|
JHZAZ3
|
|
电动执行机构推力（ N)
全行程时间（S）
|
普通型
|
400
4000
|
400
4000
|
6400
|
6400
16000
|
|
电子型
|
2000
|
4000
|
6000
|
8000
|
|
普通型
|
12.5
|
20
|
32
|
48
|
| |
电子型
|
30
|
30
|
48
|
60
|
|
消耗功率（ N）
|
普通型
|
28
|
35
|
|
电子型
|
6
|
15
|
25
|
40
|
表中数据仅为常规配置，具体选用根据主要参数及用户要求而定。
允许压差
单座调节型允许压差表 单位： MPa
|
公称通径(mm) 推力(N)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
10
|
12
|
15
|
20
|
|
400
|
3.90
|
2.71
|
1.73
|
0.95
|
0.62
|
0.37
|
0.24
|
0.15
|
|
|
|
|
|
|
|
2000
|
6.40
|
6.40
|
6.40
|
4.87
|
3.11
|
|
|
|
|
|
|
|
|
|
|
4000
|
6.40
|
6.40
|
6.40
|
6.40
|
6.11
|
3.73
|
2.39
|
1.53
|
|
|
|
|
|
|
|
6000
|
|
|
|
|
|
|
|
|
1.38
|
0.91
|
0.54
|
|
|
|
|
6400
|
|
|
|
|
|
|
|
|
1.45
|
0.95
|
0.61
|
0.40
|
0.28
|
0.15
|
|
8000
|
|
|
|
|
|
|
|
|
|
|
|
0.50
|
0.34
|
0.19
|
|
16000
|
|
|
|
|
|
|
|
|
|
|
|
0.98
|
0.68
|
0.38
|
套筒调节型允许压差表 单位： MPa
|
公称通径 (mm)
推力(N)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
400
|
1.94
|
1.62
|
1.31
|
1.08
|
0.88
|
|
|
|
|
|
|
|
2000
|
6.40
|
6.40
|
|
|
|
|
|
|
|
|
|
|
4000
|
6.40
|
6.40
|
6.40
|
6.40
|
6.40
|
|
|
|
|
|
|
|
6000
|
|
|
|
|
|
6.40
|
6.40
|
6.40
|
|
|
|
|
6400
|
|
|
|
|
|
6.40
|
6.40
|
6.40
|
6.40
|
6.40
|
6.40
|
|
8000
|
|
|
|
|
|
|
|
|
6.40
|
6.40
|
6.40
|
|
16000
|
|
|
|
|
|
|
|
|
6.40
|
6.40
|
6.40
|
允许压差值若大于公称压力，则取公称压力值。
主要性能指标
|
序号
|
ZZWPE自力式电控温度调节阀项目
|
单座阀
|
套筒阀
|
|
1
|
基本误差（ %）
|
±2.5
|
|
2
|
回差（ %）
|
2.0
|
|
3
|
死区（ %）
|
3.0
|
|
4
|
额定行程偏差（ %）
|
+2.5
|
|
5
|
额定流量系数偏差（ %）
|
±10
|
|
6
|
固有流量特性
|
符合IEC534-1、GB/T4213-92中规定的斜率偏差
|
普通型 单位：mm
|
公称通径DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
A
|
460
|
530
|
630
|
|
B
|
230
|
230
|
260
|
|
H 1
|
490
|
540
|
625
|
|
L
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
H 2
|
175
|
180
|
215
|
218
|
230
|
280
|
285
|
315
|
400
|
460
|
540
|
|
H 3
|
53
|
57.5
|
70
|
75
|
82.5
|
92.5
|
100
|
110
|
125
|
142.5
|
170
|
|
重量
|
PN 16 40
|
50
|
5254
|
56
|
58
|
75
|
87
|
95
|
132
|
135
|
155
|
|
|
PN64
|
53
|
56
|
58
|
65
|
68
|
84
|
110
|
129
|
177
|
180
|
210
|
电子型 单位：mm
|
公称通径DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
D
|
φ155
|
φ162
|
φ170
|
|
H 4
|
290
|
325
|
380
|
|
L
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
H 5
|
175
|
180
|
215
|
218
|
230
|
280
|
285
|
315
|
400
|
460
|
540
|
|
H 6
|
53
|
58
|
70
|
75
|
82
|
92
|
100
|
110
|
125
|
142
|
170
|
|
重量
|
PN 16 40
|
10
|
12
|
15
|
17
|
18
|
34
|
46
|
54
|
76
|
79
|
100
|
|
PN64
|
13
|
16
|
19
|
26
|
27
|
43
|
69
|
85
|
120
|
125
|
150
|
自力式电控温度调节阀连接尺寸及标准
● 法兰标准：铸铁法兰按GB4216-84、铸铁法兰按GB9113-88 ● 法兰密封面型：PN10、PN16为凸面 ● PN40、PN64为凹凸面，阀体为凹面
● 结构长度：GB12221-89 ● 夹套保温型夹套载热体接口：对焊φ18×4 ● 阀体法兰及法兰端面距离可以按用指定的标准制造。如ANSI、JIS、DIN等标准。
● bZZW型自力式温度调节阀无需外加能源，利用被调介质自身能量实现温度自动调节的执行器产品。公称压力PN16、40、64；温度调节范围从0～270℃；温度控制器连接接头为G1外螺纹；法兰标准：PN16、40按BG9113-8；PN64按JB79.2-94; PN16为凸面法兰；PN40、64为凹凸面法兰，阀体为凹面。结构长度按GB12221-89标准。
自力式电控温度调节阀零件材料
● 阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti ● 阀芯：ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯 ● 填料：聚四氟乙烯、柔性石墨 ● 推杆、衬套：2Cr13 ● 垫片：橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片 ● 波纹管：1Cr18Ni9Ti
● 自力式温度调节阀结构品种全，有ZZWP、ZZWM单座、套筒调节阀。 ● 有用于加热调节（B型）和用于冷却调节（K型）二种供选择。
● 有较宽的温度设定范围，调节方便。 ● 有超温过载保护措施，安全可靠。 ● 温度设定方便，运行期间也可连续设定。
自力式电控温度调节阀订货须知
订购ZZWPE调节阀请用户提供以下资料： ● 调节阀名称、型号； ● 公称通径(mm) ； ·公称压力 (MPa) ； ● 额定流量系数(Kv) ； ● 固定流量特性 ； ● 介质名称、阀前后压力、温度、流量等 ； ● 整机作用方式（电开、电关）及输入信号 ； ● 阀体、阀内件及填料材质 ； ● 附件（操作器、伺服放大器等） ； ·其他特殊要求 。

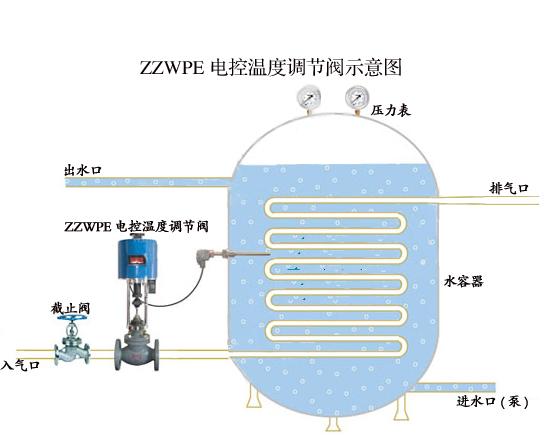

自力式电控温度调节阀现场安装系统图
自力式电控温度调节阀安装事项
(1)安装前，检查整机安装事项：零件是否缺损与松动，对管道应进行清洗，介质流向应与阀体上的箭头指向一致
(2)尽量安装在振劝与撞击小的场所，阀自重量较大时，应有固定支撑架。安装场地应考虑到便于操作，又有利于维修。
(3)为使自控系统失灵或检修阀门时仍能连续运行，应设置旁路手动阀。检修与使用手动阀时，应先关闭阀前、后截止阀。
(4) 温包全部浸没在被调介质中，并处于水平或倾斜向上安装
(5)毛细管的弯曲半径不得小于75mm，安置在自然状态，严禁折叠或扭曲.
(6)为便于现场进行监视与温度设定，在阀前应设置压力表与在温包插入部位设置温度计，现场操作安装系统 。
