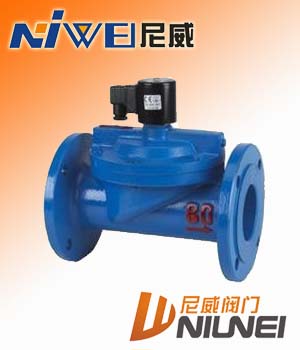

ZCS水用电磁阀产品概述:
ZCS系列电磁阀适用于以水或液体为工作介质,可自动化控制或远程制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封,故队工作介质的清洁度大大减低,具有启闭迅速,可靠性高等特点。
![](/FckEditor/UploadFiles/Image/0201303050149484948.jpg)
ZCS水用电磁阀工作原理:
本阀为二次开阀的先导式电磁阀,其结构主要由导阀和主阀组成,主阀采用橡胶密封结构。 常位时,活动铁芯封住导阀口,阀腔内压力平衡,主阀口封闭。当线圈通电时,产生电磁力将活动铁芯吸上,主阀腔内的介质自导阀口外泄,以至产生压力差,膜片或阀杯被迅速托起,主阀口开启,阀便呈通路了。当线圈断电,磁场消失,活动铁芯复位,封闭导阀口,导阀和主阀腔内压力平衡后,阀又呈关闭状态。
ZCS水用电磁阀技术参数:
公称通径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
工作介质 |
液体、水、≤ΟE、及其他非腐蚀性流体 |
功耗VA |
17 |
30 |
阀体材质 |
铸铁 铜 不锈钢 |
铸铁 |
流量系数 Kv值 |
2.8 |
5 |
8.5 |
12 |
18 |
28 |
45 |
70 |
110 |
180 |
250 |
600 |
870 |
1000 |
动作方式 |
常开 常闭 |
型式 |
先导式 |
介质温度(℃) |
-5~80 |
-50~60 |
工作压力(Mpa) |
0.05~1.0 |
0.1~1.0 |
0.15~1.0 |
额定电压 |
AC220V·DC24V其余规格可作特殊订货 |
ZCS水用电磁阀连接尺寸:
![](/FckEditor/UploadFiles/Image/0201303050431273127.gif)
公称通径 DN
|
内螺纹连接
|
法兰连接
|
内螺纹
|
外形尺寸
|
外形尺寸
|
法兰尺寸
|
G
|
H
|
L
|
H
|
L
|
D
|
D1
|
D2
|
n-d
|
b
|
f
|
15
|
1/2″
|
105
|
90
|
|
|
|
|
|
|
|
|
20
|
3/4″
|
114
|
100
|
|
|
|
|
|
|
|
|
25
|
1″
|
138
|
120
|
130
|
160
|
115
|
85
|
65
|
4- 14
|
16
|
3
|
32
|
11/4″
|
151
|
137
|
137
|
180
|
140
|
100
|
76
|
4- 18
|
18
|
3
|
40
|
11/2″
|
155
|
145
|
152
|
200
|
150
|
110
|
84
|
4- 18
|
18
|
3
|
50
|
2″
|
187
|
188
|
152
|
210
|
165
|
125
|
99
|
4- 18
|
20
|
3
|
65
|
|
|
|
222
|
243
|
185
|
145
|
118
|
4- 18
|
20
|
3
|
80
|
|
|
|
239
|
256
|
200
|
160
|
132
|
8- 18
|
20
|
3
|
100
|
|
|
|
255
|
350
|
220
|
180
|
156
|
8- 18
|
22
|
3
|
125
|
|
|
|
416
|
360
|
250
|
210
|
184
|
8- 18
|
22
|
3
|
150
|
|
|
|
440
|
400
|
285
|
240
|
211
|
8- 22
|
24
|
3
|
200
|
|
|
|
443
|
530
|
340
|
295
|
266
|
8- 22
|
24
|
3
|
250
|
|
|
|
493
|
550
|
395
|
350
|
319
|
12- 22
|
26
|
3
|
300
|
|
|
|
549
|
580
|
445
|
400
|
370
|
12-φ22
|
26
|
4
|
