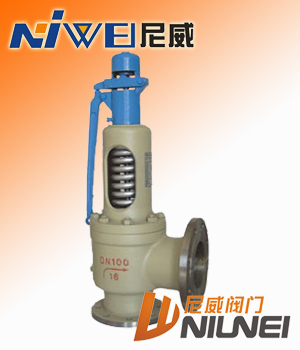

A48Y-16C弹簧全启式安全阀（法兰蒸汽安全阀）
Spring loaded low lift type with lever safety valve
A48Y弹簧式蒸汽安全阀适用于工作温度≤350℃的蒸汽、空气等介质的设备和管路上。
连接法兰标准PN＜6.4MPa按JB/T-94系列1。PN≥6.4MPa按JB/T-94系列2标准。
弹簧全启式安全阀主要零部件材料
|
NO.
|
零件名称
|
A48Y-C A44Y-C 材料
|
A44Y-P材料
|
A44Y-R材料
|
|
1
|
阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8M
|
|
2
|
阀座
|
2Cr13
|
1Cr18Ni9Ti
|
316
|
|
3
|
调节圈
|
ZG2Cr13
|
ZG1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
4
|
反冲盘
|
ZG2Cr13
|
ZG1Cr18Ni9Ti
|
316
|
|
5
|
阀瓣
|
2Cr13
|
1Cr18Ni9Ti
|
316
|
|
6
|
导向套
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
7
|
阀盖
|
ZG230-450
|
ZG230-450
|
ZG230-450
|
|
8
|
弹簧
|
50CrVA
|
50CrVA包覆氟塑料
|
50CrVA包覆氟塑料
|
|
9
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
10
|
扳手
|
ZG200-400
|
ZG200-400
|
ZG200-400
|
|
11
|
调整螺杆
|
45
|
2Cr13
|
2Cr13
|
|
12
|
保护罩
|
ZG200-400
|
ZG200-400
|
316
|
|
|
密封面材料
|
堆焊Co基硬质合金
|
弹簧全启式安全阀外形尺寸和连接尺寸
|
型号
|
公称通径
|
do
|
D
|
K
|
g
|
g1
|
b
|
f
|
f1
|
Z-ød
|
DN'
|
D1
|
K1
|
g3
|
g2
|
b1
|
f'
|
f1'
|
Z1-ød1
|
L
|
L1
|
≈H
|
|
A48Y-16C
|
20
|
15
|
105
|
75
|
|
55
|
16
|
2
|
|
4-14
|
25
|
115
|
85
|
|
65
|
16
|
2
|
|
4-14
|
110
|
95
|
411
|
|
25
|
16
|
115
|
85
|
|
65
|
16
|
2
|
|
4-14
|
32
|
140
|
100
|
|
78
|
18
|
2
|
|
4-18
|
110
|
95
|
411
|
|
32
|
20
|
140
|
100
|
|
78
|
18
|
2
|
|
4-18
|
40
|
150
|
110
|
|
85
|
18
|
3
|
|
4-18
|
115
|
100
|
411
|
|
40
|
25
|
150
|
110
|
|
85
|
18
|
3
|
|
4-18
|
50
|
165
|
125
|
|
100
|
20
|
3
|
|
4-18
|
120
|
110
|
472
|
|
50
|
32
|
165
|
125
|
|
100
|
20
|
3
|
|
4-18
|
65
|
185
|
145
|
|
120
|
20
|
3
|
|
4-18
|
135
|
120
|
532
|
|
65
|
40
|
185
|
145
|
|
120
|
20
|
3
|
|
4-18
|
80
|
200
|
160
|
|
135
|
20
|
3
|
|
8-18
|
160
|
140
|
556
|
|
80
|
50
|
200
|
160
|
|
135
|
20
|
3
|
|
8-18
|
100
|
220
|
180
|
|
155
|
22
|
3
|
|
8-18
|
170
|
135
|
561
|
|
100
|
65
|
220
|
180
|
|
155
|
20
|
3
|
|
8-18
|
125
|
250
|
210
|
|
185
|
22
|
3
|
|
8-18
|
195
|
175
|
667
|
|
125
|
80
|
250
|
210
|
|
185
|
22
|
3
|
|
8-18
|
150
|
285
|
240
|
|
210
|
24
|
3
|
|
8-23
|
210
|
190
|
857
|
|
150
|
100
|
285
|
240
|
|
210
|
24
|
3
|
|
8-23
|
175
|
310
|
270
|
|
240
|
26
|
3
|
|
8-23
|
255
|
230
|
915
|
|
200
|
125
|
340
|
295
|
|
265
|
26
|
3
|
|
12-23
|
250
|
405
|
355
|
|
320
|
30
|
3
|
|
12-26
|
300
|
260
|
1073
|
|
250
|
150
|
405
|
355
|
|
320
|
30
|
3
|
|
12-26
|
300
|
460
|
410
|
|
375
|
30
|
4
|
|
12-26
|
350
|
320
|
1307
|
|
300
|
220
|
460
|
410
|
|
375
|
30
|
4
|
|
12-26
|
400
|
580
|
525
|
|
485
|
36
|
4
|
安全阀介质, 压力等级,开启方式（全启/微启）设定起跳压力,确定阀门尺寸,连接方式,标准最大耐温,释放流量/每小时,阀体材质,内部阀体结构,工作原理,安装说明等相关技术资料.安全阀选型主要依据就是（起跳压力及整齐压力流量温度）口径一般设计院会给出,而实际上通过蒸汽压力,流量及起跳压力,可以推测出安全阀的尺寸.一般会比设计院所选出的口径小一号，当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的尼威阀门公司专家为您审核把关。感谢您访问我们的网站【www.yjnwfm.com】
