| 球阀 : Q41PPL一体式高温球阀 |
|
| 产品型号： |
Q41PPL |
| 产品特点： |
不锈钢整体高温球阀概述：
本公司设计整体高温球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。 |
|
|

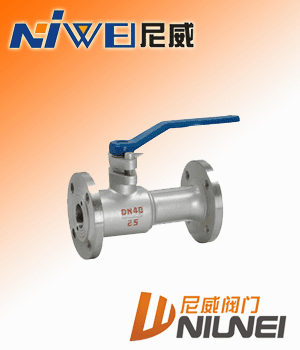

Q41PPL一体式高温球阀
一体式高温球阀概述：
本公司设计整体高温球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，“尼威NIWEI”牌高温球阀与截止阀、柱塞阀、排污阀，结构长度相符，扩大了球阀使用范围，广泛用于石油、化工、橡胶、造纸、制药等行业，可替代截止阀、柱塞阀、快速排污阀。适用介质：水、蒸汽、导热油等酸类，使用温度：≤350℃
|
一体式高温球阀性能参数:
型号
|
公称压力
(MPa) |
强度试验压力
(MPa) |
密封试验压
(MPa) |
适用温度
(℃) |
适用介质 |
| Q41M/F-16C |
1.6 |
2.4 |
1.8 |
-28～+300 (M/F) |
导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质 |
| Q41M/F-16C |
2.5 |
3.8 |
2.8 |
-28～+350 (PPN) |
|
一体式高温球阀主要零部件材料:
| 序号 |
零部件名称 |
材料 |
| 1 |
阀体 |
球墨铸铁、碳素钢、铸不锈钢 |
| 2 |
密封圈 |
(M/F)高强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃ |
| 3 |
球 |
不锈钢 |
| 4 |
填料 |
聚四氟乙烯 |
| 5 |
填料压盖 |
QT450－10球墨铸铁 |
| 6 |
阀杆 |
碳素钢、铬不锈钢 |
| 7 |
手柄 |
碳钢 |
|
|

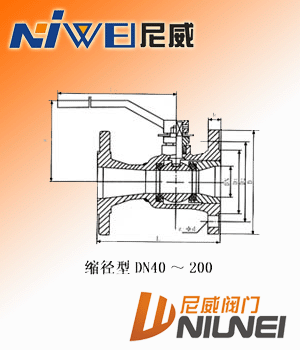

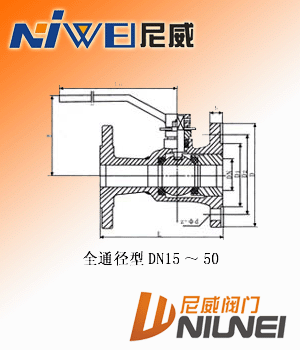

一体式整体高温球阀主要技术参数:

| 型号 |
规格 |
尺寸 |
| L |
D |
D 1 |
D 2 |
z-φd |
H |
b |
| Q41M/F-16 |
15 |
130 |
95 |
65 |
45 |
4-14 |
85 |
14 |
| 20 |
150 |
105 |
75 |
55 |
4-14 |
95 |
16 |
| 25 |
160 |
115 |
85 |
65 |
4-14 |
103 |
16 |
| 32 |
180 |
135 |
100 |
78 |
4-18 |
105 |
18 |
| 40 |
200 |
145 |
110 |
85 |
4-18 |
120 |
18 |
| 50 |
230 |
160 |
125 |
100 |
4-18 |
195 |
20 |
| 65 |
290 |
180 |
145 |
120 |
4-18 |
195 |
20 |
| 80 |
310 |
195 |
160 |
135 |
8-18 |
215 |
22 |
| 100 |
350 |
215 |
180 |
155 |
8-18 |
253 |
24 |
| 一体式高温球阀结构特点及作用原理： |
|
该型阀门中的球体、密封圈采用了特殊的加工工艺和最新密封材料，使球体表面粗糙度和圆度达到标准要求，从而提高了密封性能和使用寿命、耐高温的能力。
顺时板动手柄带动阀杆驱动球体旋转，使介质顺利通过。
|
|
