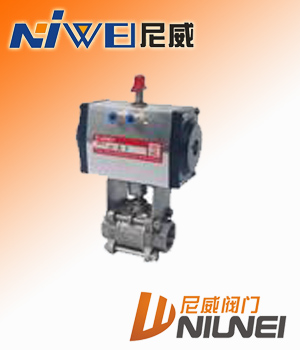

Q611F气动内螺纹球阀
Q611F气动内螺纹球阀及对焊连接球阀分为整体式、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构，根据需要加锁以防止误操作。内螺纹连接不堪阀及对焊连接球阀适用于PN1.0～4.0MPa,工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。
|
公称通径 DN(mm)
|
6-100
|
|
公称压力 PN(MPa)
|
1.6
|
|
公称压力 PS(MPa)
|
强度试验
|
2.4
|
|
密封试验
|
1.8
|
|
材料 \ 材料代号
|
C
|
P
|
R
|
|
主要零件
|
阀体
|
WCB
|
CF8 304
|
CF8M 316
|
|
球体
|
WCB
|
CF8 304
|
CF8M 316i
|
|
阀杆
|
2Cr13
|
0Cr18Ni9Ti
|
0Cr17NiMo2
|
|
密封圈
|
增强聚四氟乙烯 对位聚苯
|
|
填料
|
聚四氟乙烯 柔性石墨
|
|
适用工况
|
适用介质
|
水、蒸汽、油品
|
硝酸类
|
醋酸类
|
|
适用温度
|
-28 ℃ -300 ℃
|
|
气动装置
|
型号
|
OBD 系列
|
|
气源压力
|
0.4-0.7MPa
|
|
执行标准
|
设计制造
|
结构长度
|
法兰尺寸
|
压力温度
|
试验检验
|
|
GBT/12238
|
Gb12221
|
/
|
GB/T13927
|
GB13927
|

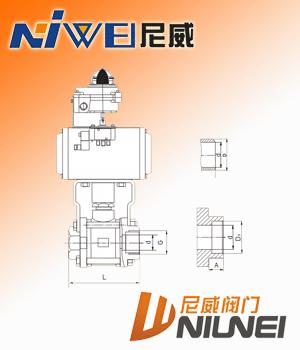

气动内螺纹球阀安装尺寸表：
|
口径
(mm)
|
尺 寸(mm)
|
气动装置型号(仅供参考)
|
|
三段式
|
对焊式
|
承插爆式
|
|
G
|
L
|
D
|
L
|
d
|
D
|
L
|
d
|
D1
|
A
|
|
6
|
1/4
|
65
|
11.6
|
65
|
11.6
|
18
|
65
|
11.6
|
14.1～14.3
|
9.5
|
GTD52
|
|
10
|
3/8
|
65
|
12.7
|
65
|
12.7
|
18
|
65
|
12.7
|
17.55～17.8
|
9.5
|
GTD52
|
|
15
|
1/2
|
67
|
15
|
67
|
15.8
|
24
|
67
|
15
|
21.7～21.95
|
9.5
|
GTD52
|
|
20
|
3/4
|
82
|
20
|
82
|
20
|
28
|
82
|
20
|
27.05～27.3
|
11.1
|
GTD63
|
|
25
|
1
|
91
|
25
|
91
|
25
|
34
|
91
|
25
|
33.8～34.05
|
12.7
|
GTD63
|
|
32
|
11/4
|
108
|
32
|
108
|
32
|
41
|
108
|
32
|
42.55～42.8
|
14.3
|
GTD83
|
|
40
|
11/2
|
129
|
38
|
129
|
38
|
49
|
129
|
38
|
48.65～48.9
|
15.89
|
GTD83
|
|
50
|
2
|
148
|
50
|
148
|
50
|
62
|
148
|
50
|
61.1～61.35
|
17.4
|
GTD83
|
|
65
|
2
|
186
|
64
|
193
|
64
|
78
|
/
|
/
|
/
|
/
|
GTD110
|
|
80
|
3
|
206
|
78
|
222
|
78
|
94
|
/
|
/
|
/
|
/
|
GTD110
|
|
100
|
4
|
240
|
98
|
273
|
98
|
124
|
/
|
/
|
/
|
/
|
GTD127
|
