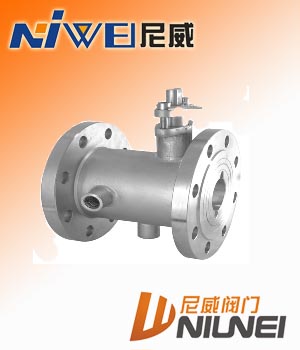

BQ41F保温球阀

一，保温球阀具有以下优点：     1． 流体阻力小，其阻力系数与同长度的管段相等。 　2． 结构简单、体积小、重量轻。 　3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。 　4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。 　5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。 　6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。 　7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。 保温球阀主要尺寸表

公称通径Dn	L	日标、美标-JJS 10K(ANSI 150lb)						日标、美标-JJS 20K(ANSI 300lb)
		D	G	T	F	C	N-h	D	G	T	F	C	N-h
20	117	117	127	73	1.6	98.5	4-16	156	73	20.7	1.6	114.5	4-16
25	127	127	152	92	1.6	120.5	4-19	165	92	22.3	1.6	127	8-19
40	165	165	178	105	1.6	139.5	4-19	190	105	25.4	1.6	149	8-22
50	178	178	190	127	1.6	152.5	4-19	210	127	28.6	1.6	168	8-22
8	229	229	279	216	1.6	241.5	8-22
100	254	254	343	270	1.6	298.5	12-25
150	292	292	406	324	1.6	362.5	12-25
200	330	330	533	413	1.6	476.0	12-29

保温球阀主要尺寸表

压力	口径	L	D	D1	D2	B	Z-Φd	3-G
16	15	108	135	100	78	16	4-18	3-8
	20	117	145	110	85	16	4-18	3-8
	25	127	160	125	100	16	4-18	3-8
	32	140	180	145	120	18	8-18	1/2
	40	165	180	145	120	18	8-18	1/2
	50	178	195	160	135	19	8-18	1/2
	65	203	245	210	185	21	8-18	1/2
	80	229	280	240	210	23	8-23	1/2
	100	254	335	295	265	24	12-23	1/2
	125	267	335	295	265	24	12-23	1/2
	150	292	405	355	320	28	12-25	1/2
	200	330	520	470	435	32	16-25	1/2
25	15	108	135	100	78	18	4-18	3-8
	20	117	145	110	85	18	4-18	3-8
	25	127	160	125	100	20	4-18	3-8
	32	140	180	145	120	20	8-18	1/2
	40	165	180	145	120	22	8-18	1/2
	50	178	195	160	135	22	8-18	1/2
	65	203	230	190	160	26	8-23	1/2
	80	229	300	250	218	28	8-25	1/2
	100	254	360	310	278	30	12-25	1/2
	125	267	425	370	332	30	12-30	1/2
	150	292	425	370	332	32	12-30	1/2
	200	330	550	490	448	40	16-34	1/2
