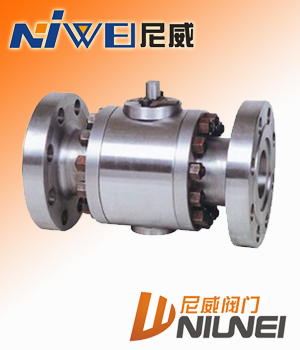

Q41N高压法兰球阀

高压法兰球阀特点

1、本产品所有部件均为锻件。
2、采用下装式阀杆，设置倒密封结构，确保填料处可靠密封及防止阀杆脱出。
3、采用镶嵌式阀座。阀座背后设置O型圈，确保介质不外漏。

高压法兰球阀主要零件材料

零件名称	材质
	GB	ASTM
阀体、阀盖	WCB	A216-WCB
密封圈	尼龙	尼龙
球体	1Cr18Ni9Ti	SS 304
阀座、阀杆	2Cr13	A246-416
O形圈	橡胶	橡胶
双头螺栓	35CrMoA	A193-B7

高压法兰球阀主要性能规范

公称压力PN	16	32	MPa
强度试验压力PT	24	48	MPa
低压密封试验力	0.6		MPa
高压密封试验力	17.6	35.2	MPa
适用介质	水、油品、蒸汽
适用温度	-40～80℃

高压法兰球阀主要连接尺寸

公称 压力	公称 通径	主要尺寸
		L		L1		D		D1		H		W	M	D2	b	Z-Φd
		法兰	对焊	法兰	对焊	法兰	对焊	法兰	对焊	法兰	对焊		法兰
16.0	10	210	150	52	60	95	90	60	18	77	58	220	M24×2	18	20	3-18
	15	230	170	62	70	95	100	60	23	85	62	220	M24×2	20	20	3-18
	20	240	190	73	80	105	110	68	29	94	75	250	M33×2	28	20	3-18
	25	260	205	77	95	105	115	68	36	100	80	250	M33×2	28	22	3-18
	32	300	230	100	110	115	150	80	43	120	96	300	M42×2	38	24	4-18
	40		260	110	120	165	170	115	49	150	111	400	M52×2	48	30	6-26
	50	400	330	130	140	165	200	115	61	165	128	450	M64×3	58	32	6-26
	65	490	360	140	150	200	225	145	80	180	180	500	M80×3	74	40	6-29
	80	580	380	150	160	225	270	170	105	200	200	600	M100×3	94	50	6-33
	100	620	430	178	188	260	320	195	118	245	245	800	M125×4	115	60	6-36
32.0	10	210	150	52	60	95	90	60	18	77	58	220	M24×2	18	20	3-18
	15	230	170	62	70	105	100	68	23	85	62	220	M33×2	28	20	3-18
	20	240	190	73	80	105	110	68	29	94	75	250	M33×2	28	20	3-18
	25	260	205	77	95	115	115	80	36	100	80	250	M42×2	35	25	4-18
	32	300	230	100	110	165	150	115	43	120	96	300	M52×2	41	30	4-22
	40	350	260	110	120	165	170	115	49	150	111	400	M64×3	47	35	6-26
	50	400	330	130	140	200	200	145	61	165	128	450	M80×3	70	40	6-29
	65	490	360	140	150	225	225	170	80	180	180	500	M100×3	90	50	6-33
	80	580	380	150	160	260	270	195	105	200	200	600	M125×4	112	55	6-36
	100	620	430	178	188	300	320	235	118	245	245	800	M155×4	135	65	8-36
