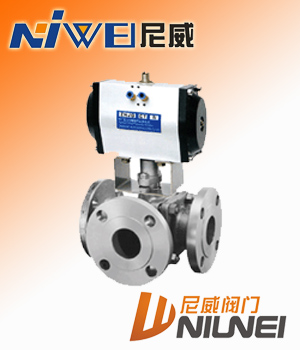

Q644F  Q645F气动三通球阀     气动三通球阀概述： 　　 气动三通球阀可分为L形气动三通球阀和T形气动三通球阀，L形（Q44F）三通球阀用于介质流向的切换，能使相互垂直的两个 通道连接；T形（Q45F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或 使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。
气动三通球阀性能参数: 试验压力 公称压力（Mpa） Mpa 1.6 2.5 4.0 CL150 JIS10K 强度试验 2.4 3.8 6.0 3.2 2.4 密封试验 1.8 2.8 4.4 2.2 1.5 气密试验 0.5-0.7 工作温度 PTFE≤150℃ PTL≤300℃ 适用温度 C：水、油、气；P：硝酸类；R：醋酸类	气动三通球阀主要零件材料: 阀体、阀盖 WCB、CF8 球体 WCB+Hcr、CF8 阀杆 2Cr13、CF8 阀座 PTFE 填料 PTFE
气动三通球阀主要外形尺寸: 公称压力 公称通径 L L1 H W 重量（kg) Mpa mm in mm mm mm mm 1.6 2.5 4.0 CL150 JIS10K 1.6 2.5 4.0 CL150 JIS10K 15 1/2 130 65 62 100 2.5 3.0 3.5 2.5 2.5 20 3/4 150 75 68 160 3.0 3.5 4.5 3.0 3.6 25 1 160 80 75 160 4.8 5.0 6 5.0 5.0 32 1 1/4 180 90 85 200 6.5 7 8.5 7 7 40 1 1/2 200 100 95 200 8.5 9 10.5 9 9 50 2 230 115 110 250 11 12 14 12 11 65 2 1/2 290 145 130 300 15 17 20 16 16 80 3 310 155 155 400 21 22 32 21 22 100 4 350 175 180 500 33 36 50 36 36 125 5 400 200 250 600 65 70 80 68 70 150 6 480 240 275 800 103 110 120 105 105 200 8 580 290 325 1000 152 168 180 160 160
