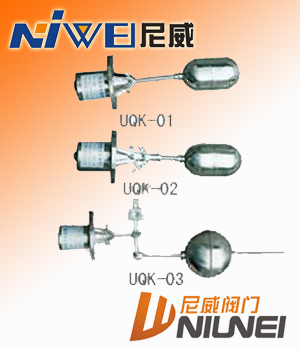

UQK-01、UQK-02、UQK-03型浮球液位控制器

浮球液位控制器产品概述

  浮球液位控制器也称为浮球液位开关，其是一种最为简单实用的液位控制开关。根据其安装形式可分为侧装型（侧面水平安装）和顶装型（顶部垂直安装）。同时，BUQK-01、02、03型为防爆型浮球液位控制器，而且可以承受最高为4MPa压力。特别适用于易燃易爆密闭高压场合液位控制或报警。

浮球液位控制器结构图

浮球液位控制器原理

  UQK型由互为隔离的浮球组和触头组二大部分组成。当被测液位升高或降低时，浮球1随之升降，使其端部的磁钢2上、下摆动，通过磁力作用，推斥安装在外壳3内相同磁极的磁钢4上、下摆动，其另一端的动触点5便在静触头1-1及2-2间连通或断开。

浮球液位控制器浮球开关原理

  液体都有浮力，而浮球系统（一般都有相应的辅助设备）是根据液体的浮力而配套制作的，当液位上涨时，浮球系统也相应上涨，同理当液面下降时也相应下降，当上涨或下降到设定的位置时，浮球系统就是会碰到在设定位置的行程开关（或其它微电子设备），从而使行程开关发出电信号，而电控设备在接到电信号时会马上动作，切断或接通电源，形成自动控制系统。

浮球液位控制器安装与使用

1. UQK-01/02/03型浮球液位控制器采用非标凸面法兰与被控容器相连接，用户在安装时应配置相应的下法兰（凸缘）

2. UQK-01/02型控制器为水平方向安装， UQK-03型为垂直方向安装 .

3. UQK-02型控制器的动作范围的整定属有级调整，最大动作范围为550mm。

4. UQK-03型控制器在安装时，因其浮球直径大于法兰孔直径，故容器盖应为可拆装。 UQK-02型的动作范围的整定属无级调整，最大动作范围为1000mm。

5. 控制器是非防水型结构，不宜在室外露天场合使用。

6. 控制器在安装时应使金属外壳可靠接地（一般可连在法兰上），以确保用电安全。

7. 被控介质不应含有导磁杂质，并且液面的波动频率不能太大。

8. 使用中的仪器应定期进行检查 。

浮球液位控制器用途

UQK型液面控制装置（UQK-01、UQK-02、UQK-03）适用于工业生产过程中敞开或密封容器内液位开关的控制。当液位达到高低极限时，继电器触点可作为信号报警装置或电动泵等线路中的开关。

浮球液位控制器液位仪表简

  介浮球液位仪表由传感器和指示表两部分组成。浮球液位传感器由装有磁簧管的不锈钢护管和装有磁钢的浮球组成。浮球液位传感器的磁性浮球随着容器内液体升降而上下移动，利用感应作用使护管内的磁簧管动作，从而引起线性电阻的阻值变化，通过指示表指针变化来反映液位变化。磁翻柱液位计，是根据浮力原理和磁性耦合作用原理工作的。

 液位控制器订货须知

● 液面控制装置型号规格 ● 测量范围 ● 工作压力、温度 ● 控制装置材质 ● 特殊要求协商 ● 液位装置是否配套供应容器上法兰、螺栓、螺母、阀门及密封垫圈等配件，以便正确选型。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。感谢您访问液位控制器专栏,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
