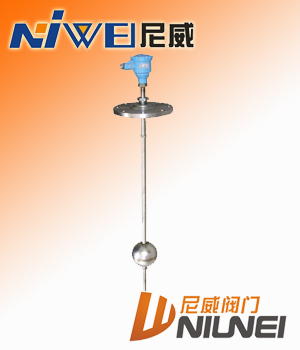

UQK-71系列干簧式浮球液位控制器

干簧式浮球液位控制器产品概述

UQK-71系列干簧式浮球液位控制器广泛用于民用建筑用水箱、水塔、水池，以及污水处理、食品、造纸、石油化工等行业内开口或密闭储罐，地下池槽中各种液位的液位测量，被检测的介质可分工业污水、碱、酸、油、水等各种导电及非导电液体，UQK干簧式浮球液位控制器可对液位进行自动控制。

干簧式浮球液位控制器结构、安装示意



 干簧式浮球液位控制器工作原理

在控制器中装若干只GAG-5型大功率干簧管，当装有磁钢的浮球随液位上、下时干簧管的触点随着发生动作，从而达到控制液位的目的。

干簧式浮球液位控制器型号说明

结构形式(型号)	功能	结果
a	高水位开泵 低水位停泵与DK-10可配套	一只常开干簧(上位) 一只常闭干簧(下位)
b	高水位停泵 低水位开泵与DK-10可配套	一只常闭干簧(上位) 一只常开干簧(下位)
c	与DK-10电机控制箱配套实现自动控制	一只常开干簧管(上位) 一只常开干簧管(下位)
d	用于上、下位液位控制和高低极限液位报警与DK-10可配套	三只常开干簧管 一只常闭干簧管
e	用于上、下位液位控制和高低极限液位报警与DK-10可配套	一只常闭干簧管 三只常开干簧管
f	与DK-10电机控制箱配套实现自动控制	四只常开干簧管

注： 需控制4点以上的控制器可协商解决

干簧式浮球液位控制器接线和安装

● 1、由于受铁路运输的限制，大于4m以上采取分段装箱，安装时由用户自行焊接，焊接 后段将焊缝锉平正，并做好水压试验（压力小于0.6MPa）确定不漏方可使用，F型的 传感器还须将随箱来的氟塑料套管套上并固定；或用户自行解决运输问题。● 2、传感器装在被测容器上，其安装方法见图二，传感器下端最好与容器底部固定牢。● 3、传感器与显示仪之间的联接线不能与交流电源同路敷设，因为感应交流电有可能会 影响仪表，同时为了避免干扰信号，尽可能使用屏蔽电缆在铁管内敷设。● 4、法兰安装G－法兰标准HG20592－97DN150、PN1.6（其它法兰标准协商解决）螺纹 安装螺纹尺寸M30×2 。

干簧式浮球液位控制器主要技术参数

干簧管触点容量	220VAC，1A
UQK-71液位控制装置工作压力	≤1.6MPa
被测介质比重	＞0.7g/cm3
被测介质温度	国产干簧管－10℃~+80℃，进口干簧管－10℃~+120℃
UQK-71浮球液位仪测量范围	G型（不锈钢）≤4m，（4m以上协商解决） F型（氟塑料）≤4m

液位仪表简介

浮球液位仪表由传感器和指示表两部分组成。浮球液位传感器由装有磁簧管的不锈钢护管和装有磁钢的浮球组成。浮球液位传感器的磁性浮球随着容器内液体升降而上下移动，利用感应作用使护管内的磁簧管动作，从而引起线性电阻的阻值变化，通过指示表指针变化来反映液位变化。磁翻柱液位计，是根据浮力原理和磁性耦合作用原理工作的。
