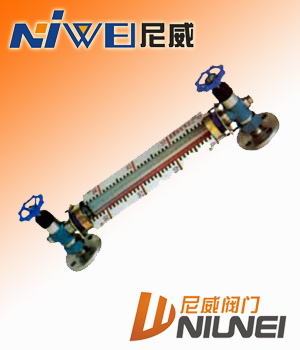

HG5-227-80玻璃管液位计

玻璃管液位计产品概述

HG5-227-80系列玻璃管液位计是按原化工部HG5-227-80标准生产的就地式液位测量仪表，它主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。

玻璃管液位计结构图

玻璃管液位计型号和标准

名称	标 准 号	型号 标志	规格（mm）
玻璃管液位计	HG5-227-80	DA I PN1.6	300 500 600 800 1000 1200 1400 1700 2000
	HG5-227-80	DB I PN1.6
	HG5-227-80	DA II PN1.6
	HG5-227-80	DB II PN1.6
	HG5-227-80	WA I PN1.6
	HG5-227-80	WB I PN1.6

注：D-不保温型、W-保温型、I-碳钢、Ⅱ-不锈钢、A-平面法兰、B-凸面法兰

玻璃管液位计中心距L和标尺刻度L1

L	300	500	600	800	1000	1200	1400	1700	2000
H	150	350	450	650	850	1050	1250	1550	1850

玻璃管液位计结构原理

仪表上下阀都装有 PN1.6MPa，DN20 的法兰。通过焊接在容器上的法兰，与容器组成连通器，透过玻璃管就可直接显示容器内介质液位的高度。仪表两端均装有针形阀，针形阀内装有钢球，当玻璃管因事故而破裂时，钢球在容器压力作用下自动关闭针形阀通道，以防止容器内介质外流。

玻璃管液位计主要技术参数

蒸汽夹套接头	G1/2"外螺纹
伴热蒸汽压力	≤0.6MPa
液面计工作温度	≤200℃
钢球自动关闭压力	≥0.2MPa
测量范围（安装中心距L）	300、500、600、800、 1000、1200、1400、1700、2000mm
液面计工作压力	≤1.6MPa
玻璃管型液面计材质	碳钢、不锈钢
玻璃管液位计连接法兰标准	HGJ46-91 PN1.6 DN20突面
	其它法兰标准如>JB/T、GB、ANSI等，请用户注明。

玻璃管液位计特 点

●结构简单、维修方便
●玻璃管型为直读式、读数精确、可靠
●玻璃管液面计使用安全、耐用

使用须知

● 为保证自密封作用，容器内介质压力应大于0.2MPa 。 在打开上下阀时，阀杆退出转数不得少于4转，以免钢球在自封时，碰到阀杆的顶端。

玻璃管液位计液位仪表简介

浮球液位仪表由传感器和指示表两部分组成。浮球液位传感器由装有磁簧管的不锈钢护管和装有磁钢的浮球组成。浮球液位传感器的磁性浮球随着容器内液体升降而上下移动，利用感应作用使护管内的磁簧管动作，从而引起线性电阻的阻值变化，通过指示表指针变化来反映液位变化。磁翻柱液位计，是根据浮力原理和磁性耦合作用原理工作的。

玻璃管液位计订货须知

● 液面计型号规格 ● 测量范围 ● 工作压力、温度 ● 液面计材质 ● 特殊要求协商 ● 液位计是否配套供应容器上法兰、螺栓、螺母、阀门及密封垫圈等配件，以便正确选型。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。感谢您访问玻璃管型液面计专栏,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
