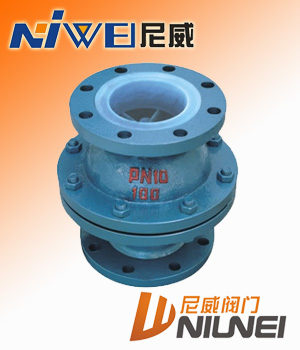

H42F46衬氟升降式止回阀
衬氟升降式止回阀特点及用途
H42F 系列FEP(F46)、PCTFE(F3) 立式衬氟止回阀是升降式立式止回阀，适应于立式管道的安装，适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP立式衬氟止回阀还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
衬氟升降式止回阀主要零件材料及标准
|
零件名称
|
材 料
|
技术规范
|
|
上下阀体
|
铸铁、铸钢、不锈钢、内衬F46 、F3
|
设计标准
|
GB12224
|
|
阀瓣
|
铸钢、不锈钢、衬F46 、F3
|
结构长度
|
GB12221
|
|
垫圈
|
F4
|
法兰标准
|
JB/T79-78
|
|
|
|
GB9113.1-26
|
|
|
|
检验试验
|
GB/T13927
|
衬氟升降式止回阀外型与连接尺寸
|
公称通径
|
PN0.6(MPa)主要外形尺寸和连接尺寸(mm)
|
参考值
|
重量
|
|
DN
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Φd
|
Do
|
H
|
㎏
|
|
25
|
152
|
100
|
75
|
60
|
3
|
14
|
4-Φ12
|
130
|
76
|
6
|
|
32
|
152
|
120
|
90
|
70
|
3
|
16
|
4-Φ14
|
140
|
76
|
8
|
|
40
|
178
|
130
|
100
|
80
|
3
|
16
|
4-Φ14
|
160
|
89
|
10
|
|
50
|
178
|
140
|
110
|
90
|
3
|
16
|
4-Φ14
|
170
|
89
|
14
|
|
65
|
190
|
160
|
130
|
110
|
3.5
|
18
|
4-Φ14
|
200
|
95
|
18
|
|
80
|
203
|
185
|
150
|
125
|
3.5
|
18
|
4-Φ18
|
220
|
101
|
21
|
|
100
|
267
|
205
|
170
|
145
|
4
|
20
|
4-Φ18
|
240
|
133
|
40
|
|
125
|
305
|
235
|
200
|
175
|
4
|
20
|
8-Φ18
|
280
|
152
|
70
|
|
150
|
394
|
260
|
225
|
200
|
4
|
20
|
8-Φ18
|
315
|
197
|
90
|
|
公称通径
|
PN1.0(MPa)主要外形尺寸和连接尺寸(mm)
|
参考值
|
重量
|
|
DN
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Φd
|
Do
|
H
|
㎏
|
|
25
|
152
|
115
|
85
|
65
|
3
|
16
|
4-Φ14
|
130
|
76
|
7
|
|
32
|
152
|
135
|
100
|
70
|
3
|
18
|
4-Φ18
|
140
|
76
|
9
|
|
40
|
178
|
145
|
110
|
85
|
3
|
18
|
4-Φ18
|
160
|
89
|
12
|
|
50
|
178
|
160
|
125
|
100
|
3
|
18
|
4-Φ18
|
170
|
89
|
15
|
|
65
|
190
|
180
|
145
|
120
|
3.5
|
20
|
4-Φ18
|
200
|
95
|
20
|
|
80
|
203
|
195
|
160
|
135
|
3.5
|
20
|
4-Φ18
|
220
|
101
|
24
|
|
100
|
267
|
215
|
180
|
155
|
4
|
22
|
8-Φ18
|
240
|
133
|
44
|
|
125
|
305
|
245
|
210
|
185
|
4
|
24
|
8-Φ18
|
280
|
152
|
75
|
|
150
|
394
|
280
|
240
|
210
|
4
|
24
|
8-Φ23
|
315
|
197
|
95
|
