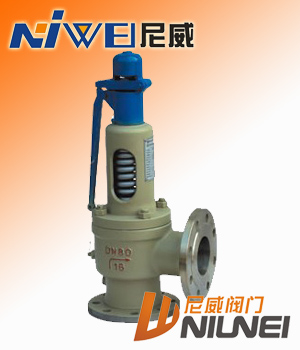

A47H/W带扳手弹簧微启式安全阀,蒸汽安全阀    弹簧微启式安全阀产品详细资料：     A47H/W带扳手弹簧微启式安全阀 适用于工作温度≤350℃的蒸汽、空气等介质的设备或管路上。作为超压保护装置。连接法兰标准按JB/T-94的系列1。 弹簧微启式安全阀主要零部件材料 NO 零件名称 材料 1 阀体 WCB 2 阀座 ZG2Cr13 3 调节圈 ZG2Cr13 4 阀瓣 2Cr13 5 导向套 2Cr13 6 阀盖 ZG230-450 7 弹簧 50CrVA 8 阀杆 2Cr13 9 扳手 ZG200-400 10 调整螺杆 45 11 保护罩 ZG200-400   密封面材料 "H"堆焊D507,"Y"堆焊Co基硬质合金 弹簧微启式安全阀外形尺寸和连接尺寸 型号 公称通径 do D K g g1 b f f1 Z-ød DN' D1 K1 g2 g' b1 f' f1' Z1-ød1 L L1 ≈H A47H-16C 20 15 105 75   55 16 2   4-14 20 105 75 55   16 2   4-14 100 85 270 25 20 115 85   65 16 2   4-14 25 115 85 65   16 2   4-14 100 85 270 32 25 140 100   78 18 2   4-18 32 140 100 78   18 2   4-18 115 100 312 40 32 150 110   85 18 3   4-18 40 150 110 85   18 3   4-18 120 110 320 50 40 165 125   100 20 3   4-18 50 165 125 100   20 3   4-18 135 120 390 65 50 185 145   120 20 3   4-18 65 185 145 120   20 3   4-18 140 130 395 80 65 200 160   135 20 3   8-18 80 200 160 135   20 3   8-18 160 135 400 100 80 220 180   155 22 3   8-18 100 220 180 155   22 3   8-18 170 160 600 125 100 250 210   185 22 3   8-18 125 250 210 185   22 3   8-18 190 190 620 150 125 285 240   210 24 3   8-23 150 285 240 210   24 3   8-23 205 195 625 200 150 340 295   265 26 3   12-23 200 340 295 265   26 3   12-23 240 230 798 250 200 405 355   320 30 3   12-26 250 405 355 320   30 3   12-26 350 320 981 300 250 460 410   375 30 4   12-26 300 460 410 375   30 4   12-26 350 320 1005 A47H-25 20 15 105 75   55 16 2   4-14 20 105 75 55   16 2   4-14 100 85 270 25 20 115 85   65 16 2   4-14 25 115 85 65   16 2   4-14 100 85 270 32 25 140 100   78 18 2   4-18 32 140 100 78   18 2   4-18 115 100 312 40 32 150 110   85 18 3   4-18 40 150 110 85   18 3   4-18 120 110 320 50 40 165 125   100 20 3   4-18 50 165 125 100   20 3   4-18 135 120 390 65 50 185 145   120 22 3   8-18 65 185 145 120   20 3   4-18 140 130 395 80 65 200 160   135 24 3   8-18 80 200 160 135   20 3   8-18 160 135 400 100 80 230 190   160 24 3   8-23 100 220 180 155   20 3   8-18 170 160 600 125 100 270 220   188 28 3   8-26 125 250 210 185   22 3   8-18 190 190 620 150 125 300 250   218 30 3   8-26 150 285 240 210   24 3   8-23 205 195 625 200 150 360 310   278 34 3   12-26 200 340 295 265   26 3   12-23 240 230 798 250 200 425 370   332 36 3   12-30 250 405 355 320   30 3   12-26 350 320 981 300 250 485 430   390 40 4   16-30 300 460 410 375   30 4   12-26 350 320 1005 A47H-40 20 15 105 75 51 55 16 2 4 4-14 20 105 75 55   16 2   4-14 100 85 270 25 20 115 85 58 65 16 2 4 4-14 25 115 85 65   16 2   4-14 100 85 270 32 25 140 100 66 78 18 2 4 4-18 32 140 100 78   18 2   4-18 115 100 312 40 32 150 110 76 85 18 3 4 4-18 40 150 110 85   18 3   4-18 120 110 320 50 40 165 125 88 100 20 3 4 4-18 50 165 125 100   20 3   4-18 135 120 390 65 50 185 145 110 120 22 3 4 8-18 65 185 145 120   20 3   4-18 140 130 395 80 65 200 160 121 135 22 3 4 8-18 80 200 160 135   20 3   8-18 160 135 400 100 80 235 190 150 160 24 3 4.5 8-23 100 220 180 155   22 3   8-18 170 160 600 125 100 270 220 176 188 28 3 4.5 8-26 125 250 210 185   22 3   8-18 190 190 620 150 125 300 250 204 218 30 3 4.5 8-26 150 285 240 210   24 3   8-23 205 195 625 200 150 375 320 260 282 38 3 4.5 12-30 200 340 295 265   26 3   12-23 240 230 798 250 200 450 385 313 345 42 3 4.5 12-34 250 405 355 320   30 3   12-26 350 320 981 300 250 515 450 364 408 46 4 4.5 16-34 300 460 410 375   30 4   12-26 350 320 1005 A47H-64 A47Y-64 20 15 130 90 51 68 20 2 4 4-18 20 105 75 55 51 16 2 4 4-14 100 95 301 25 20 140 100 58 78 22 2 4 4-18 25 115 85 65 58 16 2 4 4-14 100 95 301 32 25 155 110 66 82 24 2 4 4-23 32 140 100 78 66 18 2 4 4-18 115 105 312 40 32 170 125 76 95 24 3 4 4-23 40 150 110 85 76 18 3 4 4-18 135 115 366 50 40 180 135 88 105 26 3 4 4-23 50 165 125 100 88 20 3 4 4-18 160 125 396 65 50 205 160 110 130 28 3 4 8-23 65 185 145 120 110 22 3 4 8-18 175 160 570 80 65 215 170 121 140 30 3 4 8-23 80 200 160 135 121 22 3 4 8-18 175 160 565 100 80 250 200 150 168 32 3 4.5 8-26 100 235 190 160 150 24 3 4.5 8-23 190 180 597 150 100 345 280 204 240 38 3 4.5 8-34 150 300 250 218 204 30 3 4.5 8-26 280 260 738 A47H-100 A47Y-100 20 15 130 90 51 68 22 2 4 4-18 20 105 75 55 51 16 2 4 4-14 100 95 301 25 20 140 100 58 78 24 2 4 4-18 25 115 85 65 58 16 2 4 4-14 100 95 301 32 25 155 110 66 82 24 2 4 4-23 32 140 100 78 66 18 2 4 4-18 115 105 312 40 32 170 125 76 95 26 3 4 4-23 40 150 110 85 76 18 3 4 4-18 135 115 366 50 40 195 145 88 112 28 3 4 4-26 50 165 125 100 88 20 3 4 4-18 160 125 396 65 50 220 170 110 138 32 3 4 8-26 65 185 145 120 110 22 3 4 8-18 175 160 570 80 65 230 180 121 148 34 3 4 8-26 80 200 160 135 121 22 3 4 8-18 175 160 565 100 80 265 210 150 172 38 3 4.5 8-30 100 235 190 160 150 24 3 4.5 8-23 190 180 597 150 100 355 290 204 250 46 3 4.5 12-34 150 300 250 218 204 30 3 4.5 8-26 280 260 738   安全阀介质, 压力等级,开启方式（全启/微启）设定起跳压力,确定阀门尺寸,连接方式,标准最大耐温,释放流量/每小时,阀体材质,内部阀体结构,工作原理,安装说明等相关技术资料.安全阀选型主要依据就是（起跳压力及整齐压力流量温度）口径一般设计院会给出,而实际上通过蒸汽压力,流量及起跳压力,可以推测出安全阀的尺寸.一般会比设计院所选出的口径小一号，当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的尼威阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.yjnwfm.com/Prolist/T13】 尼威安全阀相关产品:   A46F先导式安全阀 　A28H带手柄/弹簧全启式外螺纹安全阀 　A27H/带手柄弹簧微启式外螺纹安全阀 NA42H、NA802Y型安全溢流阀 　A38Y/A37Y/A43Y弹簧双联式安全阀 　NWA72W真空负压安全阀 GA41H、A51H型单杠杆安全阀 　GA44H双杠杆安全阀 　A48Y弹簧全启式安全阀 A21F、A21H弹簧微启式外螺纹安全阀 　A42Y弹簧高压安全阀 　A41Y弹簧微启封闭式高压安全阀 A42Y弹簧全启封闭式安全阀 　A40Y带散热器高温高压安全阀 　AHN42F平行式安全回流阀 AH42F、A42F液化气安全阀，安全回流阀 A48SB高温高压带散热器安全阀 A47H弹簧微启式安全阀，蒸汽安全阀 A41H弹簧微启封闭式安全阀 A61H弹簧微启式高压安全阀 AQ空压机安全阀
