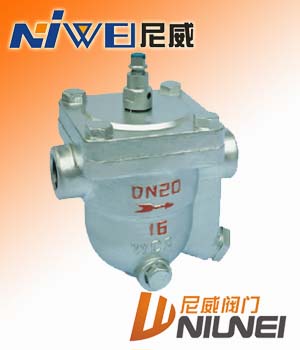

CS11H内螺纹自由浮球式蒸汽疏水阀
![](/FckEditor/UploadFiles/Image/0200909300336193619.jpg)
内螺纹自由浮球式蒸汽疏水阀概述:
疏水阀是自动阀门,尤其对压力低、排水量低和温度稳定性要求高,不宜带存凝结水的蒸汽设备更为适用。
|
内螺纹自由浮球式蒸汽疏水阀工作原理:
本产品根据浮力的原理,使阀体内的浮球随水位变化作升降运动,以达到阀门启闭,即排水阻汽的作用。 |
内螺纹自由浮球式蒸汽疏水阀结构特点:
1、能连续排水、性能稳定、排水量大、漏水量小。
2、能排连续饱和水,至使设备凝结水滞存量较少、升温快、加热温度稳定。
3、有自动排冷空气装置,无汽锁现象,工作平衡无噪音。
![](/FckEditor/UploadFiles/Image/020090930033604364.jpg)
|
![](/FckEditor/UploadFiles/Image/0200909300335573557.jpg)
内螺纹自由浮球式蒸汽疏水阀主要外形及连接尺寸
尺寸
Dimensions
|
型号Type
|
CS11H-16C
|
口径
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
L
|
150
|
150
|
150
|
270
|
280
|
290
|
H
|
195
|
195
|
195
|
250
|
290
|
300
|
H1
|
103
|
103
|
103
|
108
|
108
|
108
|
|
内螺纹自由浮球式蒸汽疏水阀主要零件材料
主要零件Main Part
|
材料Material
|
阀体Body
|
碳钢Carbon Steel
|
阀盖Donnet
|
碳钢Carbon Steel
|
阀座Seat
|
不锈钢Atainless Steel
|
过滤器Percolator
|
不锈钢Atainless Steel
|
|
