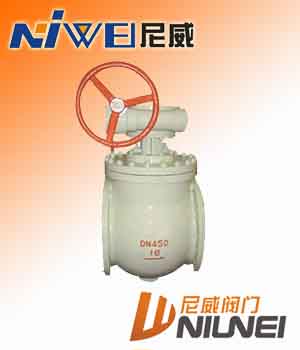

DYQ340H上装式球阀
DYQ340H上装式球阀概述
DYQ340H上装式球阀 ，包括有阀体、楔形球体、阀座、阀盖、阀杆，阀体的侧壁上设有开口向上的楔形球体安装孔，阀杆与楔形球体联动连接，在阀杆下部套设有弹簧，弹簧以楔形球体作为第一基座，以阀杆上所设的凸台作为另一基座，在阀杆的凸台的上端与阀盖之间设有密封件，在阀盖与阀体之间设有密封垫片，所述的密封件的截面为楔形，所述的凸台或阀盖上相应设有斜推面与密封件构成楔形密封配合，斜推面最好设置在凸台的上端面上，利用弹簧的弹力或者介质的压力使用于密封阀杆与阀盖间的截面为楔形的密封件与密封面构成楔形密封配合，利用斜楔原理使密封面更加紧密，密封效果更好。
|
上装式球阀 连接尺寸
CLASS 600
|
|
NPS
|
A
|
A1
|
A2
|
W
|
H
|
B
|
|
2″
|
292
|
295
|
292
|
350
|
150
|
50
|
|
3″
|
356
|
359
|
356
|
400
|
188
|
76
|
|
4″
|
432
|
435
|
432
|
400
|
230
|
100
|
|
6″
|
559
|
562
|
559
|
500
|
300
|
150
|
|
8″
|
660
|
664
|
660
|
600
|
430
|
201
|
|
10″
|
787
|
791
|
787
|
600
|
445
|
252
|
|
12″
|
838
|
841
|
838
|
600
|
530
|
305
|
|
| CLASS 900 |
|
NPS
|
A
|
A1
|
A2
|
W
|
H
|
B
|
|
2″
|
368
|
371
|
368
|
450
|
165
|
49
|
|
3″
|
381
|
384
|
381
|
500
|
200
|
74
|
|
4″
|
457
|
460
|
457
|
500
|
250
|
100
|
|
6″
|
610
|
613
|
610
|
600
|
320
|
150
|
|
8″
|
737
|
740
|
737
|
600
|
460
|
201
|
|
10″
|
838
|
841
|
838
|
600
|
475
|
252
|
|
12″
|
965
|
968
|
965
|
600
|
560
|
303
|
|
| CLASS 1500 |
|
NPS
|
A
|
A1
|
A2
|
W
|
H
|
B
|
|
2″
|
368
|
371
|
368
|
500
|
175
|
49
|
|
3″
|
470
|
473
|
470
|
600
|
200
|
74
|
|
4″
|
546
|
549
|
546
|
600
|
250
|
100
|
|
6″
|
705
|
711
|
705
|
600
|
460
|
144
|
|
8″
|
832
|
841
|
832
|
600
|
470
|
192
|
|
10″
|
991
|
1000
|
991
|
600
|
485
|
239
|
|
12″
|
1130
|
1146
|
1130
|
600
|
570
|
287
|
|
|
