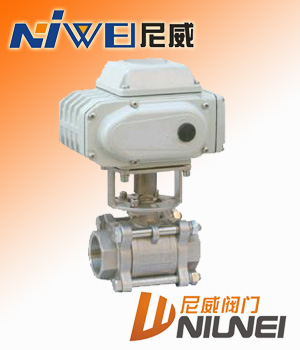

Q911F电动内螺纹球阀
电动内螺纹球阀概述
Q911F型电动丝口球阀广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。电动球阀是一种转角为90°的旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质。
Q911F电动内螺纹球阀外形尺寸 ( mm )
|
接口
|
L
|
L1
|
H
|
d
|
G
|
|
G1/2
|
73
|
104
|
116
|
15
|
1/2”
|
|
G3/4
|
85
|
104
|
121
|
20
|
3/4”
|
|
G1
|
91
|
140
|
139
|
25
|
1”
|
|
G1-1/4
|
112
|
140
|
152
|
32
|
1-1/4”
|
|
G1-1/2
|
120
|
164
|
165
|
40
|
1-1/2”
|
|
G2
|
147
|
190
|
202
|
50
|
2”
|
Q911F电动内螺纹球阀零部件材料
| |
|
1) 轴 Shaft
|
不锈钢 ANSI316
|
1.4401
|
UNIX5CrNiMo 17 12
|
|
2) 防松螺母 Lock nut
|
不锈钢 ANSI304
|
1.4301
|
UNIX5CrNi 18 10
|
|
3) 压紧环型螺母 Gland nut ring
|
不锈钢 ANSI304
|
1.4301
|
UNIX5CrNi 18 10
|
|
4) 顶部密封环 至p tight ring
|
聚四氯乙烯 P.T.F.E.
|
|
|
|
5) O环 O-Ring
|
氟橡胶 VITON
|
|
|
|
6) 垫圈 Washer
|
聚四氯乙烯 P.T.F.E.
|
|
|
|
7) 密封圈 Seals
|
聚四氯乙烯 P.T.F.E.
|
|
|
|
8) 阀体 Body
|
不锈钢 ANSI316
|
1.4408
|
|
|
9) 螺钉 Screws
|
不锈钢 ANSI304
|
1.4301
|
UNIX5CrNi 18 10
|
|
10) 球体 Ball
|
不锈钢 ANSI316
|
1.4401
|
UNIX5CrNiMo 17 12
|
|
11) 端部 End
|
不锈钢 ANSI316
|
1.4408
|
