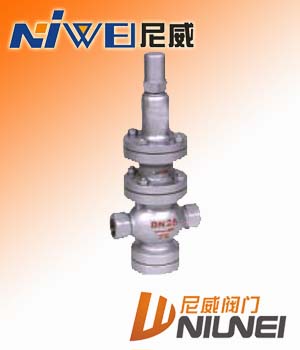

Y13H内螺纹蒸汽减压阀
一、Y13H内螺纹蒸汽减压阀结构特点和用处:
本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
本产品主要用于蒸汽管路,起减压稳压作用。
二、Y13H内螺纹蒸汽减压阀性能指标:
公称压力(MPa) |
1.6 |
2.5 |
壳体试验压力(MPa) |
2.4 |
3.75 |
密封试验压力(MPa) |
1.6 |
2.5 |
最高进口压力(MPa) |
1.6 |
2.5 |
出口压力范围(MPa) |
0.1-1.0 |
0.1-1.6 |
压力特性偏差(MPa) |
GB12246-1989 |
流量特性偏差(MPa) |
GB12246-1989 |
最小压差(MPa) |
0.15 |
0.15 |
渗漏量 |
GB12245-1989 |
*:壳体试验不包括膜片、阀盖。
三、Y13H内螺纹蒸汽减压阀主要零件材料:
零件名称
|
零件材料
|
阀体 阀盖 底盖
|
WCB
|
阀座 阀盘
|
2Cr13
|
缸套
|
2Cr13/25(镀硬铬)
|
活塞
|
2Cr13/铜合金
|
活塞环
|
合金铸铁
|
导阀座 导阀杆
|
2Cr13
|
膜片
|
1Cr18Ni9Ti
|
主阀弹簧
|
50CrVA
|
导阀主弹簧
|
50CrVA
|
调节弹簧
|
60Si2Mn
|
四、Y13H内螺纹蒸汽减压阀流量系数(Cv):
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
Cv
|
1
|
2.5
|
4
|
6.5
|
9
|
16
|
五、Y13H内螺纹蒸汽减压阀连接尺寸:
公称通径DN
|
G
|
L
|
H
|
Hl
|
15
|
1/2"
|
140
|
295
|
90
|
20
|
3-4"
|
140
|
330
|
98
|
25
|
1"
|
160
|
330
|
110
|
32
|
1-1/4"
|
180
|
330
|
110
|
40
|
1-1/4"
|
200
|
345
|
125
|
50
|
2"
|
230
|
345
|
125
|
