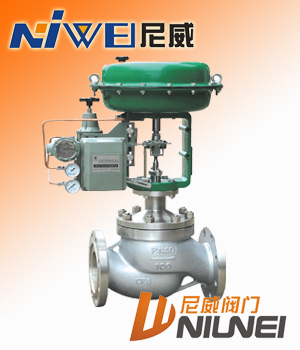

ZMA(B)P型气动薄膜单座调节阀概述
ZMA(B)P型气动薄膜单座调节阀是自动控制系统中最常用的执行器，它由气动薄膜执行机构和低流阻调节阀组成。单座适用于对泄露量求严格、阀前后压差低及有一定粘度和含纤维介质的场合；双座阀不平衡力小、允许压差大、流通能力大等特点，适用于泄露量要求不严格的场合；套筒阀具有稳定性好，不易产生震动，噪音低，对温度敏感小，适用于压差较大及泄露量要求不严格场合。
ZMA(B)P型气动薄膜单座调节阀主要技术性能指标
|
项目
|
指标值
|
|
基本误差％
|
不带定位器
|
±5.0
|
|
带定位器
|
±1.0
|
|
回差％
|
不带定位器
|
3.0
|
|
带定位器
|
1.0
|
|
死区％
|
不带定位器
|
3.0
|
|
带定位器
|
0.4
|
|
允许泄漏量L/h
|
1×10-3×阀额定容量
|
ZMA(B)P型气动薄膜单座调节阀规格与技术参数
|
|
公称通径mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
|
阀座直径mm
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
可与本公司
商洽生产
|
|
额定流量
系数Kv
|
直线
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1000
|
1600
|
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
900
|
1440
|
|
公称压力MPa
|
0.6 1.6 4.0 6.4
|
|
行程mm
|
10
|
16 |
25
|
40
|
60
|
100 |
|
|
|
流量特性
|
直线、等百分比、快开型
|
|
介质温度℃
|
-15～200(常温型)、-40～+250、-40～+450(中温型)、-100～+200(低温型)
|
|
法兰尺寸
|
铸铁法兰尺寸按JB78、铸钢法兰尺寸按JB79
|
|
法兰形式
|
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
|
|
阀体材质
|
PN
(MPa)
|
0.6,1.6
|
WCB(ZG230-450) CF3CF8 CF8M
|
|
4.0,6.4
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
|
阀体型式
|
直通单座铸造球型阀
|
|
阀芯材质
|
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
|
|
上阀盖形式
|
普通式(常温型)、热片式(中温型)、低温型
|
|
可配附件
|
定位器 手轮 电/气转换器 空气过滤减压器
|
|
可调比R
|
30:1
|
|
气源接头
|
M16×1.5
|
|
ZMA(B)P型气动薄膜单座调节阀执行机构主要技术参数 |
|
型 号
|
ZHA(B)-1
|
ZHA(B)-2
|
ZHA(B)-3
|
ZHA(B)-4
|
ZHA(B)-5
|
ZHA(B)-6
|
|
有效面积cm2
|
200
|
280
|
400
|
630
|
1000
|
1600
|
|
行 程mm
|
10
|
16
|
25
|
40
|
60
|
1000
|
|
弹簧范围KPa
|
20～100(标准)；40～200；80～240；20～60；60～100
|
|
供气压力
MPa
|
弹簧压力
KPa
|
公称通径
|
20
|
20
|
20
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
阀座直径
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
0.14
|
20-100
|
允许压差MPa
|
5.3
|
3.7
|
2.3
|
1.3
|
0.8
|
0.5
|
0.5
|
0.3
|
0.25
|
0.2
|
0.12
|
0.12
|
0.08
|
0.05
|
0.05
|
0.035
|
|
0.24
|
40-200
|
6.4
|
6.4
|
5.5
|
3.1
|
1.8
|
1.2
|
1.1
|
0.7
|
0.65
|
0.45
|
0.18
|
0.18
|
0.10
|
0.10
|
0.10
|
0.07
|
ZMA(B)P型气动薄膜单座调节阀外形尺寸
|
DN
|
D
|
PN(MPa)
|
H
|
H1
|
|
1.6
|
4.0
|
6.4
|
常 温型
|
中温型
|
|
25
|
280
|
185
|
190
|
200
|
685
|
835
|
115
|
|
32
|
280
|
200
|
210
|
210
|
696
|
847
|
120
|
|
40
|
325
|
220
|
230
|
235
|
754
|
905
|
130
|
|
50
|
325
|
250
|
255
|
265
|
784
|
935
|
145
|
|
65
|
410
|
275
|
285
|
295
|
1065
|
1219
|
180
|
|
80
|
410
|
300
|
310
|
320
|
1076
|
1239
|
195
|
|
100
|
410
|
350
|
355
|
370
|
1085
|
1248
|
200
|
|
125
|
495
|
410
|
425
|
440
|
1286
|
1498
|
245
|
|
150
|
495
|
450
|
460
|
475
|
1306
|
1518
|
255
|
|
200
|
495
|
550
|
560
|
570
|
1381
|
1593
|
275
|
|
250
|
620
|
670
|
740
|
752
|
1455
|
1645
|
380
|
|
300
|
620
|
770
|
803
|
819
|
1510
|
1690
|
430
|
ZMA(B)P型气动薄膜单座调节阀主要零件材料温度范围
|
零件名称
|
材料
|
温度范围
|
|
阀 体
上阀盖
|
HT200
|
-20～200℃
|
|
ZG230-450
|
-40～450℃
|
|
ZG1Cr18Ni9Ti
|
-250～550℃
|
|
阀芯、阀座、阀杆
|
1Cr18Ni9
|
-250～550℃
|
|
上下膜片
|
A3钢板
|
|
|
支架、顶盖
|
HT200
|
|
|
压缩弹簧
|
60Si2Mn
|
|
|
波纹薄膜
|
5806胶夹480D尼龙66网眼布
|
|
|
填 料
|
聚四氟乙烯
|
-40～200℃
|
|
碳纤维
|
-120～350℃
|
|
柔性石墨
|
-40～600℃
|
订货须知
订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV，
2.流体性质（包括公称压力、温度、粘度或酸碱性），3.信号压力、弹簧范围，4.流量特性，
5.阀的开关型式，6.阀体、阀芯材料，7.是否带附件，说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
感谢您访问我们的网站，如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
