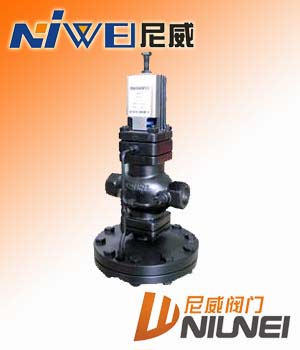

25P内螺纹高性能蒸汽减压阀 |
|
|
蒸汽减压阀结构特点和用处:
DP17/DP17G导阀型隔膜式减压阀在普通减压阀的基础上做了很大的改进。膜片采用了新型材料,并大大加工了工作面积,因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片,来调节主阀的开度,确保下游压力的稳定。
本产品的另一个突出的特点为:同一个阀体上可安装和互换多个导阀在稳压的同时,实现温度控制、上游压力的控制、远程的开关控制等。 |
蒸汽减压阀性能指标:
|
灰色区域:示意该产品禁用。
A-D-E:螺纹或法兰连接 EN 1092 PN25,ANSI 300LB.
A-B-C:法兰连接 ANSI 150LB。
F-F:DP17G最高工作温度120℃。
注意:该系列产品的压力调节范围是0.2-1.7barg。
|
蒸汽减压阀主要技术参数:
公称压力
|
PN25
|
PMA最高允许压力
|
25bar g @ 120℃
|
TMA最高允许温度
|
232℃
|
TMI最低允许温度
|
-10℃
|
PMO最大工作压力*
|
17bar g
|
TMO最大工作温度
|
DP17 232℃
|
DP17G 120℃
|
TMIO最低工作温度
|
0℃ |
出口压力范围(barg)
|
0.2-1.7
|
最高冷态测试压力
|
38bar g |
|
蒸汽减压阀主要零件材料:
零件名称
|
零件材料
|
阀体 阀盖
|
WCB
|
阀座
|
2Cr13
|
阀瓣
|
2Cr13
|
阀杆
|
2Cr13
|
膜片
|
316
|
调节弹簧
|
60Si2Mn
|
主阀弹簧
|
50CrVA
|
|
蒸汽减压阀流量系数(Cv):
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
Cv
|
2.5
|
5.5
|
8.1
|
12.0
|
17.0
|
28.0
|
|
蒸汽减压阀外形尺寸:
DN
|
Rc
|
L
|
H1
|
H
|
D
|
15
|
1/2
|
147
|
221
|
133
|
185
|
20
|
3/4
|
154
|
224
|
136
|
185
|
25
|
1
|
160
|
235
|
145
|
207
|
32
|
|
180
|
236
|
156
|
207
|
40
|
|
200
|
238
|
176
|
255
|
50
|
2
|
230
|
246
|
183
|
255
|
|
