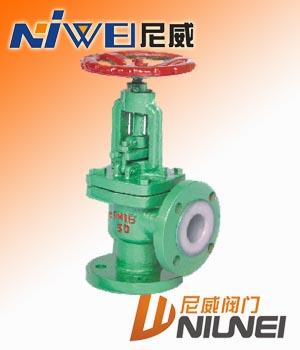

J44F46衬氟角式截止阀                              截止阀是指关闭（阀瓣）由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。 基本结构 1、塑料衬里J41型直通式、J45型直溜式、J44型角式截止阀、具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通经1/4）等优点。被广泛应用在石油、化工等管路系统中做截断介质用，但塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。 2、阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。 设计规范 遵循GB/T 12233，GB/T12235，ANSI B 16.34标准 驱动方式 手动衬氟角式截止阀、蜗轮转动衬氟角式截止阀、气动衬氟角式截止阀(常开或常闭)、电动衬氟角式截止阀

衬氟角式截止阀主要零部件材料表

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
		Z	C	P	R	PL	RL
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球体/阀杆	25	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4	填料压盖	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
6	活节螺栓	35		1Cr17Ni2		1Cr17Ni2
7	阀杆螺母	ZCuAl10Fe3		ZCuAl10Fe3		ZCuAl10Fe3
8	紧固螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
9	螺母	45		0Cr18Ni9		0Cr18Ni9
10	手柄	WCB		WCB		WCB

衬氟角式截止阀主要外形和连接尺寸

公称通经 L D D1 D2 f b Z-φd DN(mm) NPS(inch) PN1.0MPa 15 1/2 90 95 65 45 2 14 4-φ14 20 3/4 95 105 75 55 2 16 4-φ14 25 1 100 115 85 65 2 16 4-φ14 32 11/4 105 135 100 78 2 18 4-φ18 40 11/2 115 145 110 85 3 18 4-φ18 50 2 125 160 125 100 3 20 4-φ18 65 21/2 145 180 145 120 3 20 4-φ18 80 3 155 195 160 135 3 22 4-φ18 100 4 175 215 180 155 3 22 8-φ18 125 5 200 245 210 185 3 24 8-φ18 150 6 225 280 240 210 3 24 8-φ23 200 8 275 335 295 265 3 26 8-φ23 250 10 325 390 350 320 3 28 12-φ23 300 12 375 440 400 368 4 28 12-φ23 PN1.6MPa 15 1/2 90 95 65 45 2 14 4-φ14 20 3/4 95 105 75 55 2 16 4-φ14 25 1 100 115 85 65 2 16 4-φ14 32 11/4 105 135 100 78 2 18 4-φ18 40 11/2 115 145 110 85 3 18 4-φ18 50 2 125 160 125 100 3 20 4-φ18 65 21/2 145 180 145 120 3 20 4-φ18 80 3 155 195 160 135 3 22 8-φ18 100 4 175 215 180 155 3 24 8-φ18 125 5 200 245 210 185 3 26 8-φ18 150 6 225 280 240 210 3 28 8-φ23 200 8 275 335 295 265 3 30 8-φ23 PN2.5MPa 15 1/2 90 95 65 45 2 16 4-φ14 20 3/4 95 105 75 55 2 16 4-φ14 25 1 100 115 85 65 2 16 4-φ14 32 11/4 105 135 100 78 2 18 4-φ18 40 11/2 115 145 110 85 3 18 4-φ18 50 2 125 160 125 100 3 20 4-φ18
