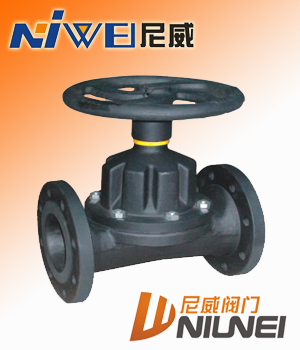

G46J直通式衬胶隔膜阀

直通式衬胶隔膜阀技术规范
设计规范		结构长度			连接法兰			试验与检验			产品标识				供货规范
GB/T  12239		GB/T 12221/BS5156			JB/T78 BS4504			GB/T  13927			BS 12220				JB/T  7928
直通式衬胶隔膜阀主要零部件材料
序号		零件名称		灰铸铁			铸钢		不锈耐酸铸钢					超低碳不锈耐酸铸钢
				Z			C		P		R			PL			PL
1		阀体/阀盖		HT250			WCB		CF8		CF8M			CF3			CF3M
2		阀瓣/阀杆		HT250			1Cr13		1Cr18Ni9Ti		1Cr18Ni12Mo2Ti			00Cr18Ni10			00Cr17Ni14Mo2
3		衬里/阀座		天然胶(Natural rubber)、丁基胶(Isobutylene-isoprene rubber)、PTFE(F4)、FEP(F46)
4		隔膜		橡胶、氟塑料 Rubber, fluoro plastic
5		手轮		HT250
直通式衬胶隔膜阀主要尺寸及重量
公称压力		工作压力	通径			L		D	D1	N-φd		F	H1			H2	D0	重量
			mm		inch
0.6	0.6		20		3/4	117		105	75	4-14		2	150			150	120
			25		1	127		115	85	4-14		2	150			150	120	3.5
			32		11/4	146		140	100	4-18		2	152			152	120	5
			40		11/2	159		150	110	4-18		2	152			152	120	6
			50		2	190		165	125	4-18		2	163			163	230	8.5
			65		21/2	216		185	145	4-18		2	205			205	230	16
			80		3	254		200	160	8-18		2	220			220	280	22
			100		4	305		220	180	8-18		3	262			262	280	32
	0.6		125		5	356		250	210	8-18		3	290			290	368	43.5
			150		6	406		285	240	8-22		3	368			368	483	65
			200		8	521		340	295	8-22		3	410			410	483	112.5
	0.4		250		10	635		395	350	12-22		5	479			479	560	192.5
			300		12	749		445	400	12-22		5	550			550	560	296
			350		14	787		505	460	16-22		5	550			550	640	3.5
	.025		400		16	914		565	515	16-26		5					120
