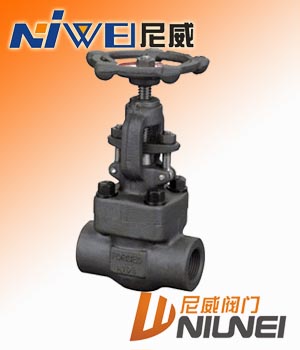

J61Y锻钢截止阀
J61Y锻钢截止阀概述：
锻钢截止阀有三种盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。
锻钢截止阀设计结构和特征
截止阀的设计与制造符合API602，BS5352和ASME B16.34。检验与测试按API 598，标记按MSS-SP-25。
锻钢截止阀采用以下结构
全径或缩径
明杆支架式（OS&Y）
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹连接端（NPT）符合ANSI/ASME B1.20.1
阀瓣可变换为节流型、针型、球型和止回型。
锻钢截止阀标准材质明细表
| 序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
| Type A105N |
Type F22 |
Type F304(L) |
Type F316(L) |
| 1 |
阀体 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 2 |
阀瓣 |
A276 420 |
A276 F22 |
A276 304(L) |
A276 F316(L) |
| 3 |
阀杆 |
A182 F6a |
A182 |
A182 F304(L) |
A182 F316(L) |
| 4 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
| 5 |
阀盖 |
A105N |
A182 F22 |
A182/F304(L) |
A182/F316(L) |
| 6 |
阀盖 螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 7 |
圆柱销 |
A276 420 |
A276 304 |
| 8 |
填料压套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
| 9 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 10 |
填料压板 |
A105 |
F182 F304 |
| 11 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 12 |
阀杆螺母 |
A276 410 |
| 13 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 14 |
铭牌 |
SS |
| 15 |
手轮 |
A197 |
| 16 |
填料 |
柔性石墨 |
PTFE |
| 适用介质 |
水、蒸汽、油品等 |
水、蒸气、油品等 |
硝酸、醋酸等 |
| 适用温度 |
-29°C～425°C |
-29°C～550°C |
-29°C～200°C |
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
锻钢截止阀连接尺寸（mm)和重量（Kg）
| NPS |
缩径 |
3 /8 |
1 /2 |
3 /4 |
1 |
1 1 /4 |
1 1 /2 |
2 |
/ |
| 全径 |
/ |
3 /8 |
1 /2 |
3 /4 |
1 |
1 1 /4 |
1 1 /2 |
2 |
| L |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
200 |
| H（开） |
166 |
166 |
171 |
207 |
240 |
258 |
330 |
355 |
| W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
200 |
| 重量 |
螺栓式 |
1.9 |
1.9 |
2.1 |
3.5 |
6.0 |
7.5 |
11.4 |
14.6 |
| 焊接式 |
1.7 |
1.7 |
1.9 |
3.3 |
5.2 |
6.8 |
10.6 |
13.8 |
