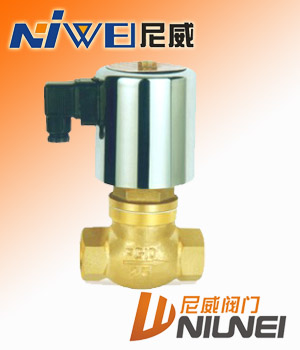

ZQDF黄铜电磁阀
|
ZQDF黄铜电磁阀技术参数：
|
1
|
最高工作压力
|
0.8MPa
|
|
2
|
工作压差
|
0～0.8MPa
|
|
3
|
介质
|
液体 气体 蒸汽 油 <20cst
|
|
4
|
介质温度
|
≤180℃
|
|
5
|
电压
|
AC：380V 220V 36V/50HZ DC：24V
|
|
6
|
绝缘等级
|
B级
|
|
7
|
电源允许波动
|
-15%～+10%
|
|
8
|
功率
|
50W
|
|
9
|
响应时间
|
开≤2秒 关≤3秒
|
|
10
|
安装方式
|
介质流向与电磁阀箭头保持一致，线圈垂直向上，工作介质清洁无颗粒杂质。
|
ZQDF黄铜电磁阀结构规格参数：
|
型号
|
长L（mm）
|
高H(mm)
|
连接方式
|
材质
|
| ZQDF-15B |
86 |
178 |
G1/2" 内螺纹
|
不锈钢
|
| ZQDF-20B |
94 |
180 |
G3/4" 内螺纹
|
| ZQDF-25B |
105 |
190 |
G1" 内螺纹
|
| ZQDF-32B |
115 |
210 |
G11/4" 内螺纹
|
| ZQDF-40B |
130 |
223 |
G11/2" 内螺纹
|
| ZQDF-50B |
150 |
228 |
G2" 内螺纹
|
| ZQDF-25FB |
110 |
215 |
法兰4孔φ13.5孔径φ85孔距
|
| ZQDF-32FB |
125 |
245 |
法兰4孔φ17.5孔径φ100孔距
|
| ZQDF-40FB |
150 |
253 |
法兰4孔φ17.5孔径φ110孔距
|
| ZQDF-50FB |
160 |
268 |
法兰4孔φ17.5孔径φ125孔距
|
注：常规型密封件为聚四氟乙烯，用氟橡胶密封件订货时请在口径后加“Ｖ”
|
| |
