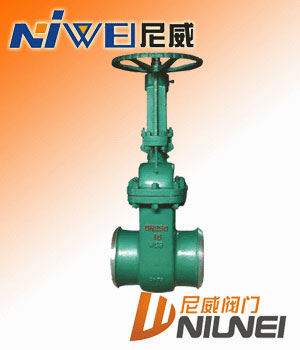

水封闸阀适用于工作压力 1.6~10.0MPa，工作温度 0~425℃ 的火力电站回水冷凝系统及石油、化工要求与大气隔离的管道上，切断或接通介质，适用介质为：水、油品、蒸汽和非腐蚀气体等。
一、特点及用途
1、S/Z 型系列启闭灵活、迅速、密封可靠，通常采用双闸板双向弹性密封；
2、产品结构简单、紧凑合理、检修方便、使用寿命较长；
3、在管路上作启闭装置用，必须处于全开或全闭状态，不得用于调节流量；
4、阀门连接方式有法兰和焊接两种，驱动方式为手动和电动、结构较复杂。
阀门按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀，楔式闸板式闸阀单闸极式、双闸板式和弹性闸板式。
平行闸板式闸阀可分为单闸板式和双闸板式。
按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
二、水封闸阀的设计与制造标准
设计与制造：GB12234
法兰尺寸：GB9113 JB7490
压力温度：JB/T74 GB9131
结构长度：GB/T12221
检验与试验：JB/T9092 GB13927
三、主要性能规范
公称压力（MPa）
壳体强度试验 1.0 1.6 2.5 4.0 6.4 10.0
密封试验 1.5 2.4 3.8 6.0 9.6 15.0
上密封试验 1.1 1.8 2.8 4.4 7.0 11.0
气密封试验 1.1 1.8 2.8 4.4 7.0 11.0
适用范围
产品类型 适用温度（℃） 适用介质
碳钢型 ≤425 水、蒸汽、油品、非腐蚀性气体
合金型 ≤540
四、主要零件材料
产品类型 零件名称
阀体、阀盖、支架 阀杆 闸板、阀瓣、密封面 阀座密封面 阀杆 螺母 填料
合金钢（I） WCB Cr5Mol 20Cr1Mo1VA 钴基合金 硬质合金 铝青铜 柔性石墨
碳钢型（C） WCB 1Cr13 或 2Cr13 Cr13型不锈钢或硬质合金 不锈钢 铝青铜 柔性石墨
|
